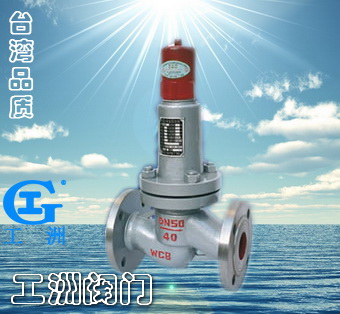

AH42F型安全回流阀-上海工洲阀门台湾品质

一、产品[安全回流阀]的详细资料：

产品型号：AH42F型

产品名称：安全回流阀

产品特点：该阀门适用于液化石油气泵出口的液相出口管路上，用于超压介质的安全回流，标准回流压差大于0.5MPa时液化石油气能自动回流入罐。可调整回流压差为0.3~0.8MPa，或按用户要求确定，当泵前压力超过规定值时，阀门自动开启，并起安全回流作用，保证设备和管路的安全运行。

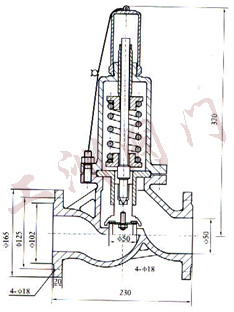

尺寸图

二、主要设计参数：

设计、制造：GB/T12243
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN25~DN150mm
公称压力：PN1.6、2.5、4.0MP。

三、主要性能参数：

公称压力	壳体试验	密封试验	开启压力	适用介质	适宜温度
1.6	2.4	0.9PK	用户确定	液化气、天然气等非腐蚀性介质	-40~+80℃
2.5	3.75
4.0	4.4

四、主要零件材料：

阀体、阀盖	阀座、阀瓣、阀杆	弹簧	密封面
WCB	铬不锈钢	铬钒钢	聚四氟乙烯

五、工洲牌AH42F型安全回流阀主要外形尺寸：

公称通径 DN(mm)	AH42F - 16C P型主要连接尺寸和外形尺寸（mm）																	重量（kg）
公称通径 DN(mm)	L	L1	D	D1	D2	b	f	Z-фd	DN，	D，	D1，	D2，	b，	f，	Z-фd	H	do	重量（kg）
25	100	95	115	85	65	14	2	4-14	32	140	100	78	16	3	4-18	250	15	12
32	115	100	140	100	78	16	2	4-18	40	150	110	85	16	3	4-18	280	20	14
40	120	110	150	110	85	16	3	4-18	50	165	125	100	16	3	4-18	290	25	16
50	135	120	165	125	100	16	3	4-18	65	185	145	120	18	3	4-18	341	32	21
80	170	135	200	160	135	18	3	8-18	100	220	180	155	20	3	8-18	470	50	43
100	205	160	220	180	155	20	3	8-18	125	250	210	185	22	3	8-18	580	65	65
150	250	210	285	240	210	24	3	8-22	175	315	270	240	26	3	8-23	670	100	110
