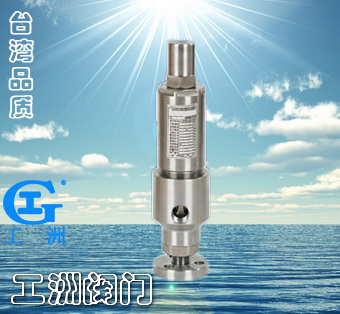

AY42H、YA802Y型安全溢流阀可用于高压注水泵站的管路上，作为超压保护装置。
一、主要性能规范
：
|
型号 |
公称压力 |
开启压力分级 |
工作温度（℃） |
适用介质 |
|
AY42H-160 YA802Y-160 |
16.0 |
6.3～16.0 |
200 |
水、油品等 |
|
AY42H-250 YA802Y-250 |
25.0 |
10.0～25.0 |
|
AY42H-400 YA802Y-400 YA802Y-600 |
40.0-60.0 |
20.0～60.0 |
二、主要零部件材料：
|
NO. |
零件名称 |
材料 |
|
1 |
阀体 |
碳钢 |
|
2 |
阀座 |
不锈钢 |
|
3 |
阀瓣 |
不锈钢 |
|
4 |
阀盖 |
焊接件 |
|
5 |
弹簧 |
50CrVA |

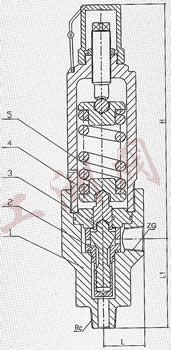

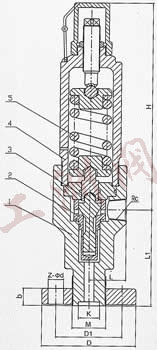

三、上明牌AY42H.YA802Y型安全溢流阀外形尺寸和连接尺寸
:
|
型号 |
公称通径 |
尺寸 |
|
Rc |
ZG |
L |
L1 |
≈H |
|
YA802Y-600 |
15 |
1/2" |
1/2" |
52 |
90 |
250 |
|
25 |
1" |
1" |
52 |
113 |
275 |
|
40 |
11/2" |
11/2" |
52 |
157 |
336 |
|
型号 |
公称通径 |
尺寸 |
|
D |
D1 |
K |
M |
Z-ød |
b |
L |
L1 |
Rc |
≈H |
|
AY42H-160 AY42H-250 AY42H-400 |
15 |
135 |
95 |
25 |
M48×2 |
4-22 |
25 |
65 |
140 |
1/2" |
329 |
|
25 |
165 |
115 |
30 |
M52×2 |
6-26 |
28 |
80 |
150 |
1" |
447 |
|
25 |
200 |
145 |
38 |
M80×3 |
6-29 |
40 |
90 |
180 |
11/2" |
485 |
|
32 |
225 |
170 |
42 |
M100×3 |
6-33 |
50 |
100 |
200 |
21/2" |
570 |
