一、产品[隔膜阀]的详细资料：

产品名称：衬胶堰式隔膜阀

产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 AG41W无衬里隔膜阀

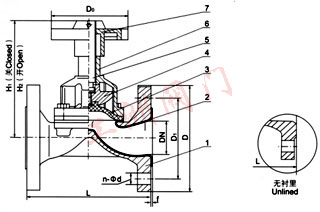

尺寸图

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、手轮

二、用途：

本阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：磅（Lb）　125 150

三、测试：

衬里层：电火花检测
试验与检验按API598标准
公称压力：磅（Lb）
阀体：Lb×1.5
密封：Lb×1.1

四、工洲牌不锈钢衬胶隔膜阀主要尺寸参数：

公称通径		公称压力	L mm	D mm/in	D1 mm/in	n-Φd in	F mm
DN	NPS	公称压力	L mm	D mm/in	D1 mm/in	n-Φd in	F mm
15	1/2	150	108/125	89/31/2	60.5/23/8	4-5/8	2
20	3/4		117/135	98/37/8	70/23/4	4-5/8	2
25	1		127/145	108/41/4	79.5/31/8	4-5/8	2
32	11/4		146/160	117/45/8	89/31/2	4-5/8	2
40	11/2		159/180	127/5	98.5/37/8	4-5/8	2
50	2		190/210	152/6	120.5/43/4	4-3/4	2
65	21/2		216/250	178/7	139.5/51/2	4-3/4	2
80	3		254/300	190/71/2	152.5/6	4-3/4	2
100	4		305/350	229/9	1901.5/71/2	4-3/4	2
125	5		356/400	254/10	216/81/2	8-7/8	2
150	6		406/460	279/11	241.5/91/2	8-7/8	2
200	8		521/570	343/131/2	298.5/113/4	8-7/8	2
250	10		635/680	406/16	362/141/4	12-1	2
300	12		749/790	483/19	432/17	12-1	2
350	14		787/900	533/21	476/183/4	12-11/8	2
400	16		914/1000	597/231/2	540/211/4	16-11/8	2
