一、产品[不锈钢高温球阀]的详细资料:
产品型号:QQ41M-16P

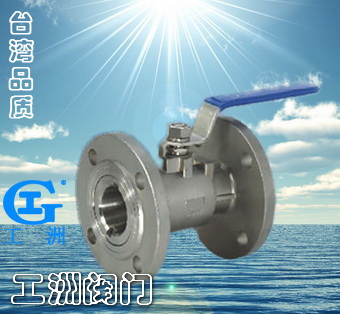

产品名称:不锈钢高温球阀
产品特点:一体式法兰不锈钢高温球阀,法兰不锈钢高温球阀,不锈钢高温球阀
![尺寸图](eWebEditor/UploadFile/2007111094131912.jpg)
二、性能规范:
型号 |
公称压力 |
试验压力(MPa) |
工作温度℃ |
适用介质 |
强度水(MPa) |
密封水(MPa) |
气密封(MPa) |
PF.QQ41M-16P |
1.6 |
2.4 |
1.8 |
0.6 |
≤300 |
水、油、酸碱等 |
PF.QQ41F-16P |
≤150 |
PF.QQ41M-25P |
2.5 |
4.0 |
2.8 |
≤300 |
PF.QQ41F-25P |
≤150 |
PF.QJ41M-16P |
1.6 |
2.4 |
1.8 |
≤300 |
PF.QJ41F-16P |
≤150 |
三、主要零件材料:
零件材料 |
材料 |
- |
PF.QQ41M-16P PF.QQ41M-25P QF.QJ41M-16P |
PF.QQ41F-16P PF.QQ41F-25P QF.QJ41F-16P |
阀体 |
304、304L、321、316、316L |
球体 |
阀杆 |
手柄 |
可锻铸铁 |
密封圈 |
复合石墨 |
聚四氟乙稀 |
四、上海工洲阀门有限公司不锈钢高温球阀参数:
型号 |
公称通径 |
尺寸(mm) |
L |
D |
D1 |
D2 |
b-d |
Z-Φd |
H |
D0 |
PF.QQ41M F-16P RQ616P |
15 |
115 |
95 |
65 |
45 |
14-2 |
4-14 |
105 |
150 |
20 |
130 |
105 |
75 |
55 |
16-2 |
4-14 |
110 |
150 |
25 |
140 |
115 |
85 |
65 |
16-2 |
4-14 |
120 |
160 |
32 |
165 |
135 |
100 |
78 |
16-2 |
4-18 |
145 |
160 |
40 |
180 |
145 |
110 |
85 |
16-3 |
4-18 |
155 |
250 |
50 |
200 |
160 |
125 |
100 |
18-3 |
4-18 |
175 |
300 |
65 |
220 |
180 |
145 |
120 |
18-3 |
4-18 |
195 |
300 |
80 |
250 |
195 |
160 |
135 |
20-3 |
8-18 |
225 |
320 |
100 |
280 |
215 |
180 |
155 |
20-3 |
8-18 |
255 |
320 |
125 |
320 |
245 |
210 |
185 |
20-3 |
8-18 |
285 |
400 |
150 |
360 |
280 |
240 |
210 |
24-3 |
8-23 |
295 |
400 |
200 |
400 |
335 |
295 |
265 |
30-3 |
12-23 |
330 |
450 |
PF.QQ41M F-25P RQ625P |
40 |
180 |
145 |
110 |
85 |
18-3 |
4-18 |
155 |
250 |
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
175 |
300 |
65 |
220 |
180 |
145 |
120 |
22-3 |
8-18 |
195 |
300 |
80 |
250 |
195 |
160 |
135 |
22-3 |
8-18 |
225 |
320 |
100 |
280 |
230 |
190 |
160 |
24-3 |
8-23 |
255 |
320 |
125 |
320 |
270 |
220 |
188 |
28-3 |
8-25 |
285 |
400 |
150 |
360 |
300 |
250 |
218 |
30-3 |
8-25 |
295 |
400 |
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
330 |
450 |
