一、产品[柱塞阀]的详细资料：
产品名称：电动柱塞阀
产品特点：工洲牌电动柱塞阀外形分Z字形和腰鼓形两种，但内部结构和零件尺寸完全相同。有金属和非金属密封。电动头来采用扬州和天津市阀门公司（原天津第二通用机械厂）引进美国依米托克（Limitorque）技术生产的SMC系列多回转型电动装置，这种电动装置在国内属于上乘，其产品被我厂长期使用.
二、工洲牌电动柱塞阀主要连接、结构尺寸：
|
DN(mm)
尺寸（mm） |
（UJ941H） U941SM |
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
|
型号 |
SMC-03 |
SMC-00 |
SMC-00 |
SMC-00 |
SMC-0
SMC-1 |
SMC-0
SMC-1 |
SMC-1
|
SMC-1
SMC-2 |
SMC-1
SMC-2 |
SMC-1
SMC-2 |
SMC-1
|
SMC-2 |
SMC-3 |
|
W |
865 |
910 |
910 |
910 |
940
1052 |
940
1052 |
1052 |
1052
1150 |
1052
1150 |
1052
1150 |
1150 |
1150 |
|
|
D |
165 |
185 |
200 |
235 |
270 |
300 |
360
（375） |
425
（450） |
485
（515） |
555
（580） |
620
（666） |
670
（685） |
730
（755） |
|
K |
125 |
145 |
160 |
190 |
220 |
250 |
310
（320） |
370
（385） |
430
（450） |
490
（510） |
550
（585） |
600
（610） |
660
（670） |
|
D1 |
99 |
118 |
132 |
156 |
184 |
211 |
274
（284） |
330
（345） |
389
（409） |
448
（465） |
503
（535） |
548
（560） |
609
（615） |
|
t |
20 |
22 |
24 |
24 |
26 |
28 |
30
（34） |
32
（38） |
34
（42） |
38
（46） |
40
（50） |
42
（50） |
44
（52） |
|
n-φ |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26
（12-30） |
12-30
（12-33） |
16-30（16-33） |
16-33
（16-36） |
16-36
（16-39） |
20-36
（20-39） |
20-36
（20-42） |
三、本厂生产的电动柱塞阀所需的力距参数表：
|
DN(mm)
尺寸（mm） |
U941SM-25(40) (N.m) |
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
PN2.5 |
120 |
220 |
240 |
320 |
480 |
550 |
1100 |
1400 |
1500 |
1800 |
2400 |
3000 |
4000 |
|
PN4.0 |
250 |
300 |
340 |
500 |
600 |
1000 |
2000 |
2600 |
2800 |
3400 |
4000 |
5000 |
5800 |
四、SMC系列阀门电动装置技术参数：
|
DN(mm)
尺寸（mm） |
允许输出转矩（N.m） |
速比范围 |
允许推力（KN） |
允许阀杆直径（㎜） |
参考重量（㎏） |
|
SMC-04 |
110 |
18-90 |
35 |
26 |
40-45 |
|
SMC-03 |
270 |
15-130 |
45 |
38 |
60-70 |
|
SMC-00 |
500 |
11-148 |
90 |
50 |
100-110 |
|
SMC-0 |
970 |
12-198 |
150 |
65 |
130-150 |
|
SMC-1 |
1800 |
13-230 |
250 |
76 |
170-185 |
|
SMC-2 |
2700 |
10-200 |
300 |
89 |
190-210 |
|
SMC-3 |
5800 |
11-200 |
600 |
127 |
480-520 |
五、SMC系列典型规格技术参数：
|
DN(mm)
尺寸（mm） |
输出转矩
（N.m） |
输出转速
（r/min） |
电机功率
（kw） |
电机堵转电流 |
|
SMC-04 |
110 |
18 |
0.2 |
7.42 |
|
110 |
36 |
0.3 |
9.31 |
|
SMC-03 |
200 |
18 |
0.4 |
12.04 |
|
270 |
24 |
0.6 |
17.15 |
|
SMC-00 |
500 |
18 |
0.6 |
17.15 |
|
500 |
36 |
1.5 |
38.85 |
|
SMC-0 |
700 |
18 |
1.1 |
29.68 |
|
970 |
18 |
1.5 |
38.85 |
|
SMC-1 |
1200 |
12 |
1.5 |
38.85 |
|
1200 |
24 |
2.2 |
50.82 |
|
1800 |
12 |
2.2 |
50.82 |
|
SMC-2 |
1800 |
24 |
3.0 |
65.03 |
|
200 |
12 |
2.2 |
50.82 |
|
2700 |
12 |
3.0 |
65.03 |
|
SMC-3 |
4000 |
12 |
4.0 |
74.20 |
|
5800 |
12 |
5.5 |
91.63 |
注：1、表中所列为典型规格的技术参数，用户如选用其它参数，订货时请说明。
2、表中电机堵转电流值为产品数值。

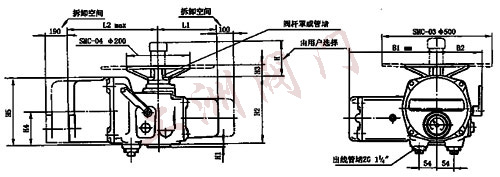

六、SMC-04和03外形尺寸：
|
代号
型号 |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
H4 |
H5 |
|
SMC-04 |
185 |
346 |
243 |
140 |
3 |
212 |
35 |
108 |
213 |
|
SMC-03 |
202 |
373 |
387 |
198 |
3 |
259 |
43 |
134 |
239 |

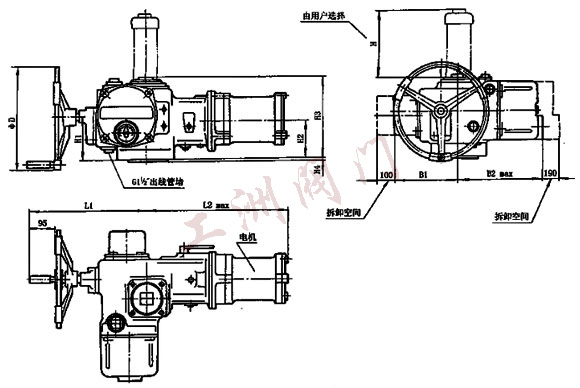

七、SMC-00、0、1和2外形尺寸：
|
代号
型号 |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
H4 |
D |
|
SMC-00 |
392 |
519 |
251 |
364 |
123 |
115 |
253 |
4 |
305 |
|
SMC-0 |
410 |
529 |
273 |
367 |
153 |
132 |
285 |
5 |
305 |
|
SMC-1 |
429 |
623 |
304 |
393 |
168 |
148 |
310 |
5 |
305 |
|
SMC-2 |
457 |
697 |
333 |
418 |
184 |
158 |
358 |
5 |
458 |
◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证
服务体系：
◇、免费保修一年，终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易
质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是保证质量的重中之重，故我公司从以下两方面进行把关。
◇、我公司设采购部同时，多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。
运营体系：
◇、高效内部成本控制，减少了开支，让利于客户 ◇、充足的备货，缩短了交货期
〖〖我公司是阿里巴巴诚信通老会员，欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗
订货须知：
一、①电动柱塞阀产品名称与型号②电动柱塞阀口径③电动柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的电动柱塞阀型号，请按电动柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
感谢您访问我们的网站【http://www.gggzzz.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
