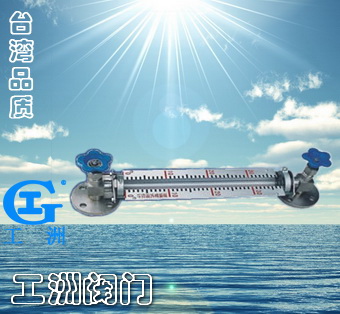

一、HG5型玻璃管液位计概述：
HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
二、结构原理：
仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
三、特点：
直读式仪表，读数精确。
结构简单，维修方便。
经久耐用。
四、主要技术指标：
测量范围（安装中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm
工作压力：≤1.6MPa
材质：碳钢、不锈钢
工作温度：≤200℃
连接法兰标准：HGJ46-91 PN1.6 DN20突面
其它法兰标准如JB/T、GB、ANSI等，请用户注明。
伴热蒸汽压力：≤0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：≥0.2MPa
五、安装中心距L和标尺刻度L1的关系:
|
L |
300 |
500 |
600 |
800 |
1000 |
1200 |
1400 |
1700 |
2000 |
|
H |
150 |
350 |
450 |
650 |
850 |
1050 |
1250 |
1550 |
1850 |
六、使用须知：
为保证自密封作用，容器内介质压力应大于0.2MPa。
在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
七、型号、标记标准系列：
|
名 称 |
标 准 号 |
型号 标志 |
规 格（mm） |
|
玻璃管液位计 |
HG5-227-80 |
DA I PN1.6 |
300
500
600
800
1000
1200
1400
1700
2000 |
|
玻璃管液位计 |
HG5-227-80 |
DB I PN1.6 |
|
玻璃管液位计 |
HG5-227-80 |
DA II PN1.6 |
|
玻璃管液位计 |
HG5-227-80 |
DB II PN1.6 |
|
玻璃管液位计 |
HG5-227-80 |
WA I PN1.6 |
|
玻璃管液位计 |
HG5-227-80 |
WB I PN1.6 |
|
玻璃管液位计 |
HG5-227-80 |
WA II PN1.6 |
|
玻璃管液位计 |
HG5-227-80 |
WB II PN1.6 |
|
液位计针形阀 |
HG5-227-80 |
（上）A I B I PN1.6 |
|
液位计针形阀 |
HG5-227-80 |
（下）A I B I PN1.6 |
|
液位计针形阀 |
HG5-227-80 |
（上）A II B II PN1.6 |
|
液位计针形阀 |
HG5-227-80 |
（下）A II B II PN1.6 |
注：D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰
