一、产品[金属硬密封球阀 ]的详细资料:

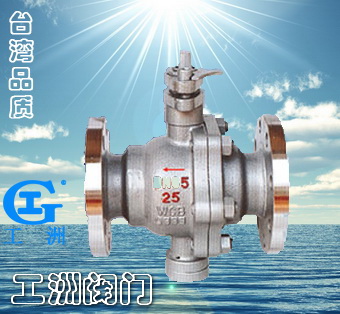

产品名称:金属硬密封球阀

产品特点:法兰连接尺寸金属硬密封球阀,法兰连接尺寸球阀,金属硬密封球阀产品结构特点经过特殊处理的球体与阀座,特别适用于高温度及含各种粉尘与固体颗粒的介质。 1、采用特别设计的补偿性可动金属阀座结构,密封可靠。 2、本系列球阀应按规定流向使用。 3、本系列球阀可配多种驱动装置。

尺寸图

二、主要零件及材质:

序号

零件名称

材质

序号

零件名称

材质

GB

ASTM

GB

ASTM

1

阀体

WCB

A216-WCB

8

弹簧

60Si2Mn

AISI 9260

2

密封圈

柔性石墨

柔性石墨

9

垫片

柔性石墨+不锈钢

B12.10-304/F.G

3

阀座

1Cr18Ni9Ti

304

10

填料

柔性石墨

柔性石墨

4

球体

1Cr13

A276-420

11

填料压盖

WCB

A216-WCB

5

螺母

35

A194-2H

12

挡圈

65Mn

AISI 1066

6

螺柱

35CrMoA

A193-B7

13

阀杆

1Cr13

A276-410

7

座垫

1Cr18Ni9Ti

304

14

螺钉

35

A193-B7

三、主要性能规范:

压力等级

公称压力

磅级

1.6

2.5

4.0

6.4

10.0

150

300

400

600

试验压力

壳体试验

2.4

3.75

6.0

9.6

15.0

3.03

7.5

10.2

15.0

密封试验

1.76

2.75

4.4

7.04

11.0

2.2

5.5

7.48

11.0

适用工况

适用介质

纸浆、浆料、粉尘及各种固体颗粒介质

适用温度

-196~≤550℃

适用规范

设计制造按

GB12237-89  API60 JP17S-48

法兰尺寸按

JB79-59、GB91133、HG20592-97 ANSI B16.5  JIS B2212-2214

结构长度按

GB12221-89  ANSI B16.0  JIS B2002

检验试验按

JB/T9092-99   API598

注:法兰石密封(浮动、固定)球阀结构尺寸与软密封(浮动、固定)球阀结构尺寸相同。

◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证

服务体系:
◇、免费保修一年,终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易

质量体系:
在阀门行业技术含量并不是很高的情况下,选材跟检验是保证质量的重中之重,故我公司从以下两方面进行把关。
◇、我公司设采购部同时,多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。

运营体系:
◇、高效内部成本控制,减少了开支,让利于客户 ◇、充足的备货,缩短了交货期

〖〖我公司是阿里巴巴诚信通老会员,欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗

订货须知:
一、①金属硬密封球阀产品名称与型号②金属硬密封球阀口径③金属硬密封球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的金属硬密封球阀型号,请按金属硬密封球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的工洲阀门专家为您审核把关。
