一、产品[气动薄膜衬四氟单座调节阀]的详细资料：
产品型号：ZJHP-16F46
产品名称：气动薄膜衬四氟单座调节阀
产品特点：工洲牌ZMJBP-16F46P气动薄膜衬四氟单座调节阀，是自控仪表中的执行单元。它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。由于该阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。
二、产品特点：
1．耐腐蚀：阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀。
2．密封性能好：采用聚四乙烯材质的波纹管和填料双重密封，确保无渗漏。
3．泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家IV级标准。
4．采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。
三、零件材料：
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti 聚四氟乙烯波纹管
填片：橡胶石棉板、10’’、 1Cr18Ni9Ti石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：30SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
四、技术参数：
性能指标：（表一）
|
项目 |
性能指标 |
|
基本误差％ |
≤±8 |
|
回差％ |
≤8 |
|
死区％ |
≤6 |
|
额定流量系数误差 |
≤±10％（Kv≤5时±15％） |
|
泄漏量 |
≤0.01％阀额定容量 |
五、技术参数：（表二）
|
公称通径DN（mm） |
G3/4’’ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
阀座直径DN（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
额定流量系数KV |
0.08 |
1.12 |
0.20 |
.032 |
0.50 |
0.80 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
流量特性 |
直线 |
直线\等百分比 |
|
公称压力PN（Mpa） |
1.01.6 |
|
配用执行机构 |
型号 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
|
有效面积cm |
200 |
280 |
400 |
630 |
1000 |
|
工作行程mm |
10 |
10 |
16 |
25 |
40 |
60 |
|
弹簧范围KPa |
20-10040-200 |
|
作用方式 |
气关式或气开式 |
|
工作温度 |
-30~200℃ |
|
固有可调比R |
30：1 |
六、调节阀的允许压差：（见表三）
标准组配的气动单座阀，其气动薄膜执行机构的输出力是一定的。为实现理想的调节和关闭，阀门的压差必须限制在一定数值内，本产品应按表3选用。当压差超过允许值时，可调整弹簧预紧力，配用阀门定位器或选用其它执行机构来克服不平衡力，但订货时必须与我公司联系，说明具体情况后方可订货。
七、充许压差：（表四）
|
供气压力（MPa） |
弹簧范围（MPa） |
公称通径（DN） |
G3/4’’ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
阀座直径（DN |
3-8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
0.14 |
20~100 |
允许压差 △P（MPa） |
1.6 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.08 |
|
0.24 |
40~200 |
- |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.28 |
0.20 |
注：流开流态，关闭时p2=0
八、主要零件材料：（表五）
|
零件名称 |
材料 |
零件名称 |
材料 |
|
阀体 |
ZG25衬F46（FEP） |
波纹管 |
F4（PTFE） |
|
阀芯 |
2Cr13衬F46（FEP） |
|
哈氏合金、蒙乃尔 |
填料 |
F4（PTFE） |
|
阀座 |
2Cr13衬F46（FEP） |
柔性石墨 |
|
哈氏合金、蒙乃尔 |
注：对含有杂质、颗粒的介质，阀芯、阀座可采用哈氏合金等。

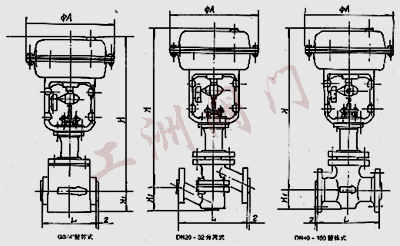

九、上海工洲阀门有限公司气动薄膜衬四氟单座调节阀外形尺寸：（表六）
|
公称通径 DN（㎜） |
3/4″ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
116 |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
480 |
|
A |
245 |
245 |
245 |
245 |
290 |
290 |
362 |
362 |
362 |
454 |
|
H |
401 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
|
H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
|
重量 |
17 |
17 |
19 |
21 |
28 |
31.5 |
54 |
64 |
80 |
120 |
注：法兰标准符合JB78-59、JB79-59标准.也可根据用ANSI美国标准等其它标准。
配套附件：
1．各种型号的阀门定位器，电气转换器，空气过滤减压器。
2．手轮机构。
3．电磁阀，接近开关。
十、型号编制说明：
|
Z |
J |
H |
P |
16 |
C |
G |
K |
|
自控阀门 |
执行机构： |
多弹簧气动薄膜执行机构 |
阀门结构类型： |
公称压力： |
阀体材质： |
温度类型： |
作用型式： |
|
- |
J：表示精小型 |
- |
P：表示单座 |
16：表示1.6MPa |
C：表示碳钢 |
G：中温型
常温省略 |
K：表示气开型 |
|
- |
- |
- |
N：表示双座 |
25：表示2.5MPa |
P：表示不锈钢 |
- |
B：表示气关型 |
|
- |
- |
- |
M：表示套筒阀 |
40：表示4.0MPa |
F46：表示阀体衬氟 |
- |
- |
|
- |
- |
- |
- |
64：表示6.4MPa |
- |
◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证
服务体系：
◇、免费保修一年，终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易
质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是保证质量的重中之重，故我公司从以下两方面进行把关。
◇、我公司设采购部同时，多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。
运营体系：
◇、高效内部成本控制，减少了开支，让利于客户 ◇、充足的备货，缩短了交货期
〖〖我公司是阿里巴巴诚信通老会员，欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗
订货须知：
一、①气动薄膜衬四氟单座调节阀产品名称与型号②气动薄膜衬四氟单座调节阀口径③气动薄膜衬四氟单座调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的气动薄膜衬四氟单座调节阀型号，请按气动薄膜衬四氟单座调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
