一、产品[喷煤粉专用球阀]的详细资料:
产品型号:MQ647AF

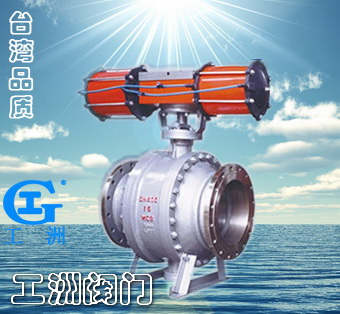

产品名称:喷煤粉专用球阀
产品特点:本系列球阀是作为控制含尘、含固体粉末,特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系列。 1、阀座带有磨损自动补偿装置,有效确保阀门的密封性能。 2、特殊材料制成密封圈,具有耐高温、耐磨损、使用寿命长的特点。 3、阀门结构紧凑、启闭灵活、安装维修方便。喷煤粉专用球阀,喷煤粉球阀,专用球阀。

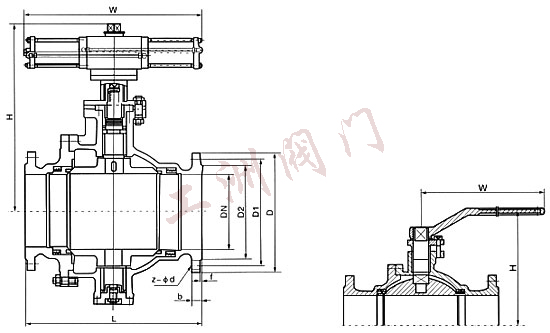

![尺寸图](eWebEditor/UploadFile/2007111094519846.jpg)
二、主要零件材质:
零件名称 |
材质 |
阀体、阀盖 |
WCB |
球体、阀座 |
1Cr18Ni9Ti+硬铬 |
阀杆 |
2Cr13 |
密封圈 |
特种耐磨耐高温四氟 |
螺栓 |
中碳钢 |
三、概述:
公称压和 |
1.6MPa |
公称通径 |
2.4MPa |
高压液密封 |
1.76MPa |
低压液密封 |
0.6MPa |
适用温度 |
-28-300℃ |
适用介质 |
含尘埃气体、煤粉等 |
结构长度按 |
GB1221-89 |
法兰尺寸按 |
GB9113、JB79-59 |
检验试验按 |
JB/T9092-99 |
驱动方式 |
手动、气动 |
四、上海工洲阀门有限公司喷煤粉专用球阀主要尺寸:
公称压力PN(MPa) |
公称通径DN(mm) |
尺寸(mm) |
L |
D |
H |
手动 |
气动 |
手动 |
气动 |
MQ647AF-1.6 |
25 |
180 |
140 |
235 |
90 |
298 |
32 |
200 |
155 |
235 |
107 |
304 |
40 |
220 |
250 |
330 |
127 |
370 |
50 |
220 |
250 |
330 |
140 |
367 |
65 |
241 |
350 |
400 |
164 |
425 |
80 |
283 |
350 |
510 |
177 |
484 |
100 |
305 |
420 |
510 |
206 |
531 |
125 |
356 |
700 |
580 |
292 |
570 |
150 |
394 |
1000 |
720 |
320 |
570 |
200 |
457 |
- |
720 |
- |
610 |
250 |
533 |
- |
900 |
- |
670 |
300 |
610 |
- |
1050 |
- |
740 |
350 |
686 |
- |
1290 |
- |
790 |
400 |
762 |
- |
1600 |
- |
905 |
其余连接尺寸请参阅样本《主要外型与连接尺寸表》 |
