一、产品[自动自由浮球式蒸汽疏水阀]的详细资料:

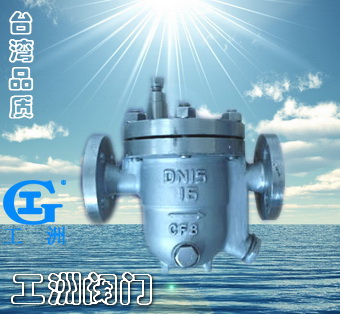

产品名称:自动自由浮球式蒸汽疏水阀
产品特点:疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。
二、工作原理:
本产品根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。
三、结构特点:
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
四、主要零件材料:
主要零件 |
材料 |
阀体 |
碳钢 |
阀盖 |
碳钢 |
阀座 |
不锈钢 |
过滤器 |
不锈钢 |
五、工洲牌自动自由浮球式蒸汽疏水阀主要外型及连接尺寸:
尺寸 |
型号 |
CS11H-16C |
口径DN |
15 |
20 |
25 |
32 |
40 |
50 |
L |
150 |
150 |
150 |
270 |
280 |
290 |
H |
195 |
195 |
195 |
250 |
290 |
300 |
H1 |
103 |
103 |
103 |
108 |
108 |
108 |
产品型号 |
口径 |
尺寸 |
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-Φd |
CS41H-16/25/40C-B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
CS41H-16/25/40C-D |
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
CS41H-16/25C-F |
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证
服务体系:
◇、免费保修一年,终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易
质量体系:
在阀门行业技术含量并不是很高的情况下,选材跟检验是保证质量的重中之重,故我公司从以下两方面进行把关。
◇、我公司设采购部同时,多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。
运营体系:
◇、高效内部成本控制,减少了开支,让利于客户 ◇、充足的备货,缩短了交货期
〖〖我公司是阿里巴巴诚信通老会员,欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗
订货须知:
一、①自动自由浮球式蒸汽疏水阀产品名称与型号②自动自由浮球式蒸汽疏水阀口径③自动自由浮球式蒸汽疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的自动自由浮球式蒸汽疏水阀型号,请按自动自由浮球式蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的工洲阀门专家为您审核把关。
感谢您访问我们的网站【http://www.gggzzz.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
