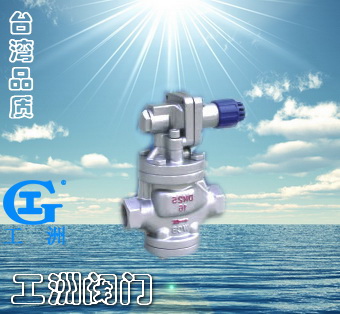

一、产品[内螺纹连接高灵敏度蒸汽减压阀]的详细资料：
产品型号：YG13H/Y型
产品名称：内螺纹连接高灵敏度蒸汽减压阀
产品特点：本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
二、结构特点和用处：
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
三、主要技术参数和性能指标：
|
公称压力(Mpa) |
1.0 |
1.6 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
|
最高进口压力(Mpa) |
1.0 |
1.6 |
|
出口压力范围(Mpa) |
0.04-0.6 |
0.04-1.0 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|
最小压差(Mpa) |
0.05 |
0.07 |
|
渗漏量 |
GB12245-1989 |
*：壳体试验不包括膜片、顶盖
四、主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀瓣 |
2Cr13 |
|
缸套 活塞 |
铝铁青铜 |
|
膜片 |
PH15-7Mo |
|
活塞环 |
对位聚苯 |
|
导阀座 导阀瓣 |
2Cr13 |
|
主阀弹簧 |
50CrVA |
|
导调主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
五、流量系数(Cv)：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
六、工洲牌YG13H/Y型内螺纹蒸汽减压阀连接尺寸：
|
公称通径 |
G |
L |
H |
H1 |
|
15 |
1/2" |
140 |
160 |
65 |
|
20 |
3-4" |
140 |
160 |
65 |
|
25 |
1" |
160 |
168 |
68 |
|
32 |
1-1/4" |
180 |
185 |
75 |
|
40 |
1-1/2" |
200 |
185 |
78 |
|
50 |
2" |
230 |
193 |
88 |
