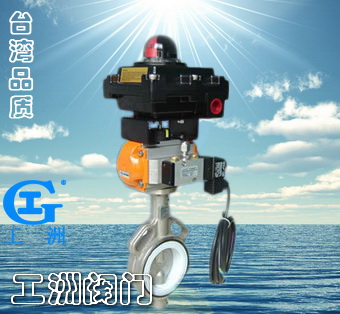

ZSRW型防爆气动碟阀-上海工洲阀门台湾品质

一、主要性能规范：

型号

公称压力PN/Mpa

试验压力/Mpa

适用介质

适用温度

壳体

液体密封

ZSRW-10

1.0

1.5

1.1

水、气体、油品等无腐蚀性介质

根据橡胶品种确定（≤60～135℃）

ZSRW-16Q

1.6

2.4

1.76

二、主要零件材料：

零件名称	阀体	蝶板		阀杆	阀体密封圈	衬套
材料	灰铸铁、球墨铸铁	球墨铸铁（表面镀硬铬）、铜合金、不锈钢		铬不锈钢	酚醛树脂或铝合金衬丁腈橡胶、耐油橡胶、乙丙橡胶、氟橡胶	铜合金或铜背烧结四氟

三、工洲牌ZSRW型防爆气动碟阀主要尺寸：

公称通径DN(mm)	尺寸（mm）										重量（kg）
	L	D		Z-Φd		H1	H2	A	B	B1
	L	PN1.0MPa	PN1.6MPa	PN1.0MPa	PN1.6MPa	H1	H2	A	B	B1
50	43	125	125	4-Φ18	4-Φ18	70	235	196	125	59	10
65	46	145	145	4-Φ18	4-Φ18	78	247	196	125	59	11
80	46	160	160	4-Φ18	8-Φ18	88	257	196	125	59	12
100	52	180	180	8-Φ18	8-Φ18	110	294	226	152	92	16
125	56	210	210	8-Φ18	8-Φ18	132	318	226	152	92	18
150	56	240	240	8-Φ23	8-Φ23	146	338	226	152	92	20
200	60	295	295	8-Φ23	12-Φ23	217	430	470	230	195	35
250	68	350	355	12-Φ23	12-Φ26	252	470	470	230	195	40
300	78	400	410	12-Φ23	12-Φ26	283	504	470	230	195	60
350	78	460	460	16-Φ23	16-Φ26	308	545	470	230	195	80
400	102	515	515	12-Φ25	16-Φ30	348	590	610	298	235	100
450	114	565		20-Φ25		373	623	610	298	235	120
500	127	620		20-Φ25		408	660	610	298	235	140
600	154	725		20-Φ30		474		698	382		200

◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证

服务体系：
◇、免费保修一年，终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易

质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是保证质量的重中之重，故我公司从以下两方面进行把关。
◇、我公司设采购部同时，多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。

运营体系：
◇、高效内部成本控制，减少了开支，让利于客户 ◇、充足的备货，缩短了交货期

〖〖我公司是阿里巴巴诚信通老会员，欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗

订货须知：
一、①ZSRW型防爆气动碟阀产品名称与型号②ZSRW型防爆气动碟阀口径③ZSRW型防爆气动碟阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的ZSRW型防爆气动碟阀型号，请按ZSRW型防爆气动碟阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
感谢您访问我们的网站【http://www.gggzzz.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
