蝶阀工作原理

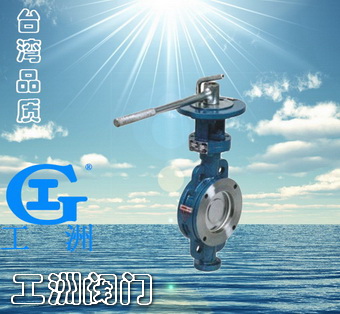

蝶阀是用圆形蝶板作开关件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道直径的方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则处于全开状态。
蝶阀的发展历史
    30年代,美国发明了蝶阀,50年代传入日本,到60年代才在日本普遍使用,而在中国推广则是70年代后的事了。目前世界上一般在DN300毫米以上闸阀已经被蝶阀取代了。蝶阀与闸阀相比有开闭时间短,操作为矩小,安装空间小和重量轻。以DN1000为例,蝶阀约2吨,而闸阀约3.5吨,且蝶阀容易与各种驱动装置形成组合,有良好的耐久性和可靠性。    橡胶软密封蝶阀缺点是作节流使用时,由于使用不当会产生气蚀,使橡胶座剥落、损伤等情况发生。为此,现在国际上又开发金属硬密封蝶阀,气蚀区减小,近几年我国也开发了金属硬密封蝶阀,在日本近年来还开发新一代耐气蚀、低振动、低噪声的梳齿形蝶阀。
    一般密封座的寿命在正常情况下,橡胶15年-20年,金属的80年-90年。但如何正确选用则要根据工况要求。
    蝶阀的开度与流量之间的关系,基本上呈线性比例变化。如果用于控制流量,其流量特性与配管的流阻也有密切关系,如两条管道安装阀门口径、形式等全相同,而管道损失系数不同,阀门的流量差别也会很大。
    如果阀门处于节流幅度较大状态,阀板的背面容易发生气蚀,有损坏阀门的可能,一般均在15°外使用。
    蝶阀处于中开度时,阀体与蝶板前端形成的开口形状以阀轴为中心,两侧形成完成不同的状态,一侧的蝶板前端顺流水方向而动,另一侧逆流水方向而动,因此,一侧阀体与阀板形成似喷嘴形开口,另一侧类似节流孔形开口,喷嘴侧比节流侧流速快的多,而节流侧阀门下面会产生负压,往往会出现橡胶密封件脱落。
    蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。
    蝶阀操作力矩,因开度及阀门启闭方向不同其值各异,卧式蝶阀,特别是大口径阀,由于水深,阀轴上、下水头差所产生的力矩也不容忽视。另外,阀门进口侧装置弯头时,形成偏流,力矩会有增加。阀门处于中间开度时,由于水流动力矩起作用,操作机构需要自锁。

 蝶阀结构简单,只由少数几个零件组成,材料耗用省;体积小、重量轻、安装尺寸小,驱动力矩小,操作简便、迅速,只需旋转90°即可快速启闭;并且还同时具有良好的流量调节功能和关闭密封特性,在大中口径、中低压力的使用领域,蝶阀是主导的阀门形式。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。 如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。 常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。 阀门的强度性能是指阀门承受介质压力的能力。阀门是承受内压的机械产品,因而必须具有足够的强度和刚度,以保证长期使用而不发生破裂或产生变形。
     随着防腐合成橡胶和聚四氟乙烯的应用,蝶阀的性能得以提高,并满足于不同的工况条件。近十几年来,金属硬密封蝶阀发展迅速,随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用,使金属硬密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用,并部分取代了截止阀、闸阀和球阀。

蝶阀的结构特点:

蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
    蝶阀可以运送泥浆,在管道口积存液体最少。 低压下,可以实现良好的密封。 调节性能好。
    蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。
    阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
    连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
    驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。
