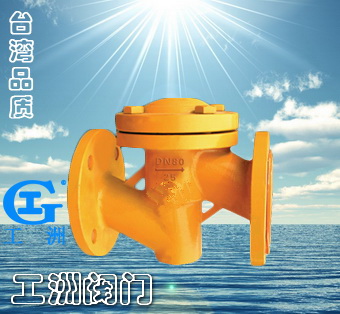

一、氨用升降式止回阀的详细资料： 产品型号：H41N 产品名称：氨用升降式止回阀 产品特点：该阀门阀瓣利用流体压差和自身的重量实现升降，适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备。
二、主要设计参数： 设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN200mm
公称压力：PN1.6、2.5、4.0MP。 三、主要性能参数： 公称压力 | 壳体试验 | 密封试验 | 适用介质 | 适宜温度 | 2.5 | 3.75 | 2.75 | 氨气、天然气等 | -40~+80℃ | 4.0 | 6.0 | 4.4 |
四、主要零件材料： 阀体、盖板 | 阀瓣 | 密封面 | WCB | 碳钢 | 不锈钢和尼龙 |
五、氨用止回阀主要外形尺寸： 公称通 DN(mm) | H41N-25型主要尺寸（mm） | 重量 | L | D | D1 | D2 | b | f | Z-фd | H | D3 | (kg) | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 100 | - | 5 | 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 105 | - | 7 | 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 115 | 100 | 9 | 32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-18 | 120 | 120 | 10 | 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 140 | 135 | 15 | 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 150 | 150 | 20 | 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 160 | 175 | 25 | 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 175 | 200 | 32 | 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 200 | 230 | 57 | 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 230 | 273 | - | 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 265 | 330 | - | 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 300 | 365 | - |
注：不锈钢止回阀尚有生产，H41W-16/25/40P、H41H -16/25/40、DN15~200尺寸同上表。
订货须知：
一、①氨用止回阀产品名称与型号②氨用止回阀口径③氨用止回阀是否带附件二、若已经由设计单位选定公司的氨用止回阀型号，请按氨用止回阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
