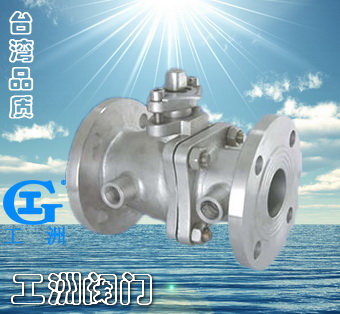

不锈钢保温球阀-工洲阀门台湾品质

一、产品[保温球阀(替球阀)]的详细资料：

产品名称：保温球阀(替球阀)

大田QB1-10单口排气阀

二、性能规范：

型号	公称压力（MPa）	试验压力Ps（MPa）			工作温度（℃）	适用介质
		强度水（MPa）	密封水（MPa）	气密封（MPa）
PF・QQ41M-16	1.6	2.4	1.8	0.6	≤300	气动、水、油等
PF・QQ41M-25Q	2.5	4.0	2.8		≤350

三、主要零件材料：

零件名称	材料
	PF・QQ41M-10 16	PF・QQ41M-25Q
阀体	HT200	QT450-10
球体	不锈钢
阀杆	45#
手柄	Q235
密封圈	复合石墨

四、不锈钢保温球阀外形尺寸和连接尺寸：

型号	公称通径	尺寸（mm）
型号	公称通径	L	D	D1	D2	b-f	Z-Φd	H	Do
	15	115	95	65	45	14-2	4-14	105	150
	20	130	105	75	55	16-2	4-14	110	150
	25	140	115	85	65	16-2	4-14	120	160
	32	165	135	100	78	16-2	4-18	145	160
	40	180	145	110	85	16-2	4-18	155	250
	50	200	160	125	100	18-3	4-18	175	300
	65	220	180	145	120	18-3	4-18	195	300
	80	250	195	160	135	20-3	8-18	225	320
	100	280	215	180	155	20-3	8-18	255	320
	125	320	245	210	185	22-3	8-18	285	400
	150	360	280	240	210	24-3	8-23	295	400
	200	400	335	295	265	30-3	12-23	330	450
	40	180	145	110	85	18-3	4-18	155	250
	50	200	160	125	100	20-3	4-18	175	300
	65	220	180	145	120	22-3	8-18	195	300
	80	250	195	160	135	22-3	8-18	225	320
	100	280	230	190	160	24-3	8-23	255	320
	125	320	270	220	188	28-3	8-25	285	400
	150	360	300	250	218	30-3	8-25	295	400
	200	400	360	310	278	34-3	12-25	330	450

订货须知：
一、①不锈钢保温球阀产品名称与型号②不锈钢保温球阀口径③不锈钢保温球阀是否带附件二、若已经由设计单位选定公司的不锈钢保温球阀型号，请按不锈钢保温球阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
