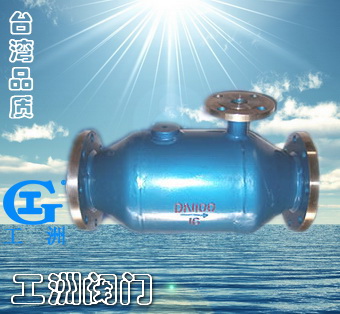

一、概述

   P型自动反清洗排污过滤器是采用机械滤网对待处理水的颗粒SS进行分离,并依靠本身管网压力,进行不停机自动排除污物的设备,法兰式管道安装。

二、应用

   P型过滤器适用于各种带压水系统,如工业各种洁循环、浊循环系统;各种工艺水系统;各种供水系统等,用于去除水中的各种无机杂质,确保系统和设备的可靠安全运行,特别是对需要24小时连续不停顿运行的系统尤为适宜。

三、产品特点:

   1 可连续在线不间断运行,不必设旁通回路,反冲洗时系统继续运行不停顿;
   2 过滤和反洗效果精良;
   3 滤筒采用不锈钢制造,有较强的抗腐蚀能力,使用寿命长;
   4 过滤精度广泛:
       采用不锈钢楔形条时,d=0.5-2.0mm,常规1.2mm
       采用不锈钢冲孔板时,d=2.5-4.0mm

四、技术规格

   1 P型过滤器的工作原理:
   ● 正常过滤:
   当过滤器需要进行正常过滤工作时,将水流导向阀处于开启状态,水流由入口进入过滤器,通过滤网时大量的杂质被截留在滤网内侧,洁净的水通过滤网由出口排出过滤器;
   ● 反洗排污:
   当过滤器需要排污清洗时,关闭水流导向阀,打开排污阀,水流由入口进入后经过水流导向阀前的滤网过滤后,一部分由过滤器的出口流出,一部分由滤网的外侧经过滤网进入导向阀后的滤网内侧,冲洗滤网内的杂质由排污口排除,对滤网进行了彻底的清洗,且整个清洗过程不需要系统停止运行。
   ● 过滤器控制:
   手动:
   采用手动开启机构,人工进行工况切换。
   自动:
   电动开启机构分定时控制和压差控制两种方式,采用定时控制时,设有微电脑定时时控开关,可按设定时间要求实现自动清洗排污;采用压差控制时,安装有差压控制器,当进出水口的压差达到设定值(一般取为0.04MPa)时, 可实现自动清洗排污,不需要进行人工操作。此时排污口安装电动排污阀,水流导向阀和电动排污阀实现联动。
   ● P型过滤器结构:
   P型过滤器由优质的碳钢筒体、特殊结构的不锈钢楔形滤网、水流导向阀及排污装置组成。所有阀门可采用手动,也可采用电动自动阀。
   2 设备选型:
   设备规格一般按系统管道的公称尺寸确定,即设备的出入口公称尺寸应和系统管道的公称尺寸一致;规格参数表中的最大流量是按流速2.8m/s计算的,设计流量是按流速1.5m/s计算的,最大流量是指短时间内允许通过的流量。设计流量还和过滤系数有关,表中数据是按照过滤系数为3.5-4时选取的,如过滤系数减小,设计流量应降低,如过滤精度增加,设计流量可增加,但不超过最大流量值。当设备的设计流量达不到系统设计的要求时,应增大设备的规格,直至满足为止。

五、自动冲洗排污原理

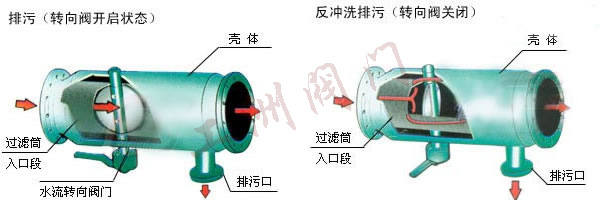

直通式自动冲洗排污原理:

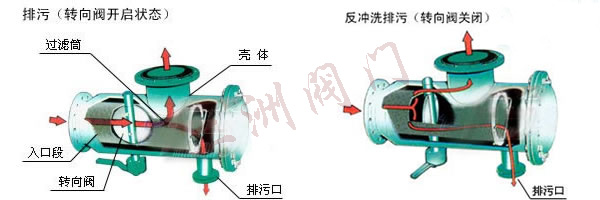

直角式自动冲洗排污原理:

六、不锈钢自动反清洗排污过滤器规格与型号:

ZPG-Ⅰ型(直通式)自动排污过滤器

型号
L
A
B
D
排污口DN
ZPG-I-40
245
185
63
90
15
ZPG-I-50
255
190
70
100
15
ZPG-I-65
270
195
83
120
20
ZPG-I-80
320
232
96
140
25
ZPG-I-100
350
260
128
180
32
ZPG-I-125
438
326
162
200
40
ZPG-I-150
525
390
189
230
50
ZPG-I-200
700
520
220
280
65
ZPG-I-250
875
650
255
330
80
ZPG-I-300
1050
780
294
380
100
ZPG-I-350
1200
885
331
450
125
ZPG-I-400
1400
1040
377
480
150
ZPG-I-450
1550
1145
420
500
150
ZPG-I-500
1700
1250
462
580
150
ZPG-I-600
2000
1460
537
650
200
ZPG-I-700
2280
1720
607
700
200
ZPG-I-800
2500
1900
685
820
200
ZPG-I-900
2800
2180
785
880
200
ZPG-I-1000
3120
2470
860
920
250
ZPG-I-1100
3450
2780
915
960
250
ZPG-I-1200
3700
3000
965
1040
250
ZPG-I-1500
4470
3650
1220
1400
250

ZPG-L型(直角式)自动排污过滤器

型号
L
A
B
C
D
排污口DN
ZPG-L-40
320
170
80
226
90
15*
ZPG-L-50
350
185
90
244
100
15*
ZPG-L-65
380
200
100
270
120
20*
ZPG-L-80
445
230
120
310
140
25*
ZPG-L-100
536
265
160
365
180
32*
ZPG-L-125
624
315
190
440
200
40
ZPG-L-150
728
375
220
520
230
50
ZPG-L-200
884
500
260
670
280
65
ZPG-L-250
1120
625
310
830
330
80
ZPG-L-300
1310
750
350
1000
380
100
ZPG-L-350
1514
875
410
1180
450
125
ZPG-L-400
1730
1000
470
1350
480
150
ZPG-L-450
1896
1125
510
1500
500
150
ZPG-L-500
2080
1250
550
1680
580
150
ZPG-L-600
2490
1500
650
2000
650
200
ZPG-L-700
2680
1600
680
2150
700
200
ZPG-L-800
2880
1750
700
2300
820
200
ZPG-L-900
3150
1850
800
2480
880
200
ZPG-L-1000
3370
2000
900
2675
920
250
ZPG-L-1100
3610
2100
1000
2900
960
250
ZPG-L-1200
3850
2250
1100
3050
1040
250
ZPG-L-1500
4700
2800
1200
3800
1400
250

订货须知:
一、①不锈钢自动反清洗排污过滤器产品名称与型号②不锈钢自动反清洗排污过滤器口径③不锈钢自动反清洗排污过滤器是否带附件二、若已经由设计单位选定公司的不锈钢自动反清洗排污过滤器型号,请按不锈钢自动反清洗排污过滤器型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,
