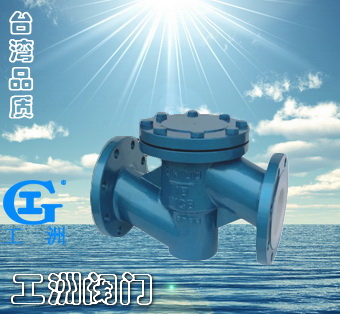

衬氟升降止回阀-工洲阀门台湾品质

一、概述：

止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门,衬里止回阀基本类型有四种：HG41型法兰连接直通升降式止回阀和HG42型升降立式止回阀、HG44立式止回阀、HG76旋启式止回阀。

二、衬氟升降止回阀主要外形和连接尺寸：

公称通径		标准值							参考值
DN（mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	B	H	WT(kg)
DN（mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	105	55	5
20	3/4	150	105	75	55	2	16	4-φ14	115	58	7
25	1	160	115	85	65	2	16	4-φ14	128	60	9
32	11/4	180	135	100	78	2	18	4-φ18	145	75	11
40	11/2	200	145	110	85	3	18	4-φ18	160	82	13.5
50	2	230	160	125	100	3	20	4-φ18	178	95	18
65	21/2	290	180	145	120	3	20	4-φ18	205	105	22
80	3	310	195	160	135	3	22	4-φ18	230	120	28
100	4	350	215	180	155	3	22	8-φ18	255	135	34
125	5	400	245	210	185	3	24	8-φ18	305	158	58
150	6	480	280	240	210	3	24	8-φ23	345	180	72
200	8	600	335	295	265	3	26	8-φ23	415	215	150
250	10	622	390	350	320	3	28	12-φ23	490	240	165
300	12	698	440	400	368	4	28	12-φ23	540	265	190
350	14	787	500	460	428	4	30	16-φ23	585	300	225
400	16	914	565	515	482	4	32	16-φ25	635	360	254
450	18	978	615	565	532	4	32	20-φ25	680	385	285
500	20	978	670	620	585	4	34	20-φ25	740	415	333

订货须知：
一、①衬氟升降止回阀产品名称与型号②衬氟升降止回阀口径③衬氟升降止回阀是否带附件二、若已经由设计单位选定公司的衬氟升降止回阀型号，请按衬氟升降止回阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
