一、产品[对夹旋启式止回阀]的详细资料： 产品名称：对夹旋启式止回阀
二、主要技术参数： 型 号 | 公称压力 | 试验压力PS(MPa) | 工作温度
(℃) | 适用介质 | PN(MPa) | 壳体 | 密封 | 1Jl77X
LJH77H
LJH77Y
LJll77W | 1.0 | 1.5 | 1.1 | 软密封：
100～225
硬密封
200～550 | 水、
油品、
气体、
硝酸等 | 1.6 | 2.4 | 1.76 | 2.5 | 3.75 | 2.75 | 1.0 | 6.0 | 4.4 | 6.4 | 9.6 | 7.0 |
三、主要零件材料： 零件名称 | 材 料 | LJH77X-10C、25 16、40 | LJH77H-16C、40 25、64 | IJH77Y25I 40I164I | LJH77W10C、25 16C、40 | LJH77W-10P、25P 16P、40P | 阀体、蝶板 | 铸钢WCB | 铬钼钢 | 铸钢WCB | lCrl8Ni9Ti | 阀杆 | 2Crl3 | lCrl8N19Tl | 20r13 | 阀体密封副 | - | 堆焊合金钢 | 堆焊硬质合金 | - | - | 助关弹簧 | lCrl8N19Ti | 耐热合金 | 1Crl8Ni9Ti |

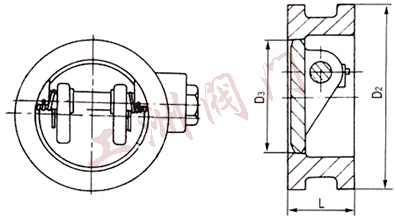

四、对夹旋启式止回阀主要外形尺寸： 公称通径
DN(mm) | L | D2 | D3 | 公称通径
DN(ram) | L | D2 | D3 | LJH77X | LJH77H
LJH77Y
LJH77W | LJH77X | LJH77H
LJH77Y
LJH77W | 50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 | 80 | 64 | 1 05 | 7l | 80 | d50 | 152 | 545 | 427 | 427 | 100 | 64 | 155 | 91 5 | 94 | 500 | 152 | 608 | 479 | 490 | 125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 | 150 | 76 | 210 | 14l | 145 | 700 | 229 | 800 | 675 | 686 | 200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 | 250 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - | 300 | 114 | 375 | 290 | 300 | 1000 | 300 | lll5 | 974 | - | 350 | 127 | 435 | 340 | 340 | 1200 | 360 | 1325 | 1165 | - |
订货须知：
一、①对夹旋启式止回阀产品名称与型号②对夹旋启式止回阀口径③对夹旋启式止回阀是否带附件二、若已经由设计单位选定公司的对夹旋启式止回阀型号，请按对夹旋启式止回阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
