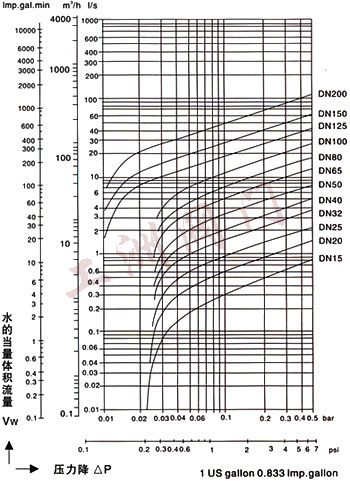

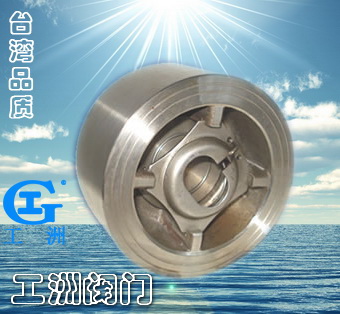

一、产品[对夹升降式止回阀]的详细资料： 产品型号：H71 产品名称：对夹升降式止回阀 产品特点： 二、流体力学性能：H71对夹升降式止回阀的体积流量与压力降关系： 水的当量体积流量Vw与实际流体的 体积流量v按下式换算：
式中：Vw一水的当量体积流量．l／s;
P一流体密度，kg／m3v一实际流体的体积流量，I／s;
v一实际流体的体积流量，I／s。

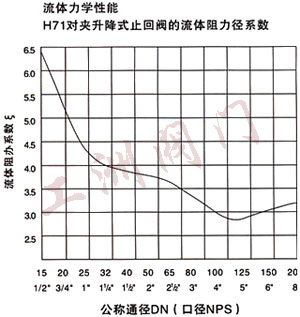

三、流体力学性能：H71对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力： 公称通径 | 阀门全开启时的流体阻力系数 | 常温下阀门全开启时的水讲E量系数 | 流体的流向 | DN | NPS | Kv(m3=／h) | CV(U.S) | CV(U.K) | ↑ | ↓ | → | 开启压力近似值KPa | 15 | 1/2 | 6.4 | 2.6 | 3.0 | 2.5 | 3 | 2 | 2.5 | 20 | 3/4 | 5.1 | 6.4 | 7.5 | 6.3 | 3 | 2 | 2.5 | 25 | 4 | 4.1 | 12.6 | 14.8 | 12.3 | 3 | 2 | 2.5 | 32 | 11/4 | 4.1 | 19.7 | 23.1 | 19.3 | 3 | 2 | 2.5 | 40 | 11/2 | 3.8 | 29.5 | 63.9 | 28.9 | 3 | 2 | 2.5 | 50 | 2 | 3.5 | 54.6 | 99.9 | 63.5 | 3 | 2 | 2.5 | 65 | 21/2 | 3.5 | 85.4 | 150 | 83.7 | 3 | 2 | 2.5 | 80 | 3 | 3.2 | 128 | 286 | 125 | 3 | 2 | 2.5 | 100 | 4 | 2.8 | 244 | 286 | 249 | 3 | 2 | 2.5 | 125 | 5 | 2.9 | 375 | 439 | 368 | 3 | 1 | 2.2 | 150 | 6 | 3.1 | 522 | 611 | 512 | 3 | 1 | 2.2 | 200 | 8 | 3.2 | 915 | 1070 | 897 | 3 | 1 | 2.2 |
四、对夹升降式止回阀的型号、材料及主要参数： 配管法兰 | 公称压力 | 常规产品型号 | JB/T74-90
GB9112-9124、HG20592-20614 | PN1.0MPa | H71H-10C | H71W10P | H71W10P8 | H71W10P3 | H71W10R | H71W10R8 | H71W10R3 | PN1.6MPa | H71H-16C | H71H-16P | H71H-16P8 | H71H-16P3 | H71H-16R | H71H-16R8 | H71H-16R3 | PN2.5MPa | H71H-25 | H71H-25P | H71H-25P8 | H71H-25P3 | H71H-25R | H71H-25R8 | H71H-25R3 | PN4.0MPa | H71H-40 | H71H-40P | H71H-40P8 | H71H-40P3 | H71H-40R | H71H-40R8 | H71H-40R3 | PN6.3MPa | H71H-63 | H71H-63P | H71H-63P8 | H71H-63P3 | H71H-63R | H71H-63R8 | H71H-63R3 | PN10.0MPa | H71H-100 | H71H-100P | H71H-100P8 | H71H-100P3 | H71H-100R | H71H-100R8 | H71H-100R3 | PN16.0MPa | H71H-160 | H71H-160P | H71H-160P8 | H71H-160P3 | H71H-160R | H71H-160R8 | H71H-160R3 | CB/T9112-9124、HG20615-20635、SH3406 | PN2.0MPa | H71H-20C | - | H71H-20P8 | H71H-20P3 | - | H71H-20R8 | H71H-20R3 | PN5.0MPa | H71H-50 | - | H71H-50P8 | H71H-50P3 | - | H71H-50R8 | H71H-50R3 | PN11.0MPa | H71H-110 | - | H71H-110P8 | H71H-110P3 | - | H71H-110R8 | H71H-110R3 | PN15.0MPa | H71H-150 | - | H71H-150P8 | H71H-150P3 | - | H71H-150R8 | H71H-150R3 | ANSIB16.5 | Class150 | H71H-A1C | - | H71H-A1CP8 | H71H-A1P3 | - | H71H-A1R8 | H71H-A1R3 | Class300 | H71H-A3 | - | H71H-A3P8 | H71H-A3P3 | - | H71H-A3R8 | H71H-A3R3 | Class600 | H71H-A6 | - | H71H-A6P8 | H71H-A6P3 | - | H71H-A6R8 | H71H-A6R3 | Class900 | H71H-A9 | - | H71H-A9P8 | H71H-A9P3 | - | H71H-A9R8 | H71H-A9R3 |
主要
零件
材料 | 阀体 | WCB(A105) | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12TMo2i | 00Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 压圈 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12TMo2i | 00Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 弹簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12TMo2i | 00Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 适用工况 | 适月介质 | 水、蒸汽、
油品等 | 硝酸等腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 屎素等腐
蚀性介质 | 适用温度（℃） | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | 注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。 |

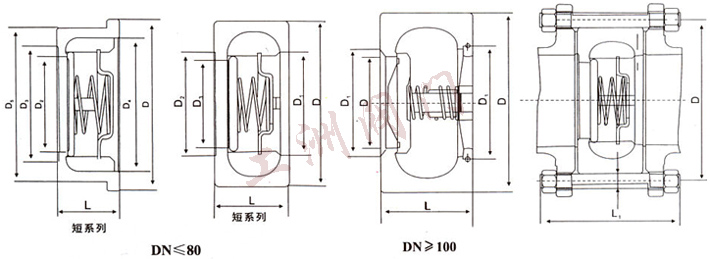

五、H71对夹升降式止回阀的主要尺寸及重量： 公称压女
PN
MPa | 公称通径
DN
mm | 尺寸(mm) | 重量
(Kg) | 配管法兰(供参考) | L | D | D2 | D3 | D4 | D5 | 螺栓孔中心
圆直径Dl | 螺栓
数量 | 螺栓直径d | 螺栓
长度Ll | PN1.0MPa
PN1.6MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 75 | 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | 25 | 22 | 70 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 100 | 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.80 | 110 | 4 | M16 | 105 | | 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | | 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 4 | M16 | 130 | 80 | 50 | 142 | 76 | 96 | 110 | 125 | 2.2 | 160 | 8 | M16 | 135 | 100 | 65 | 162 | 95 | 115 | 135 | 150 | 3.4 | 180 | 8 | M16 | 150 | 125 | 90 | 192 | 110 | 125 | 132 | - | 9.0 | 210 | 8 | M16 | 180 | 150 | 106 | 218 | 127 | 150 | 158 | - | 14 | 240 | 8 | M20 | 210 | PN1.0MPa | 200 | 140 | 273 | 165 | 200 | 208 | - | 24 | 295 | 8 | M20 | 240 | PN1.6MPa | 200 | 140 | 273 | 165 | 200 | 208 | - | 24 | 295 | 12 | M20 | 240 | PN2.5MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 80 | 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | 25 | 22 | 72 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 110 | 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.80 | 110 | 4 | M16 | 115 | 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 8 | M16 | 135 | 80 | 50 | 142 | 76 | 96 | 110 | 128 | 2.2 | 160 | 8 | M16 | 145 | 100 | 60 | 168 | 95 | 115 | 135 | 150 | 3.8 | 190 | 8 | M20 | 160 | 125 | 90 | 194 | 110 | 125 | 132 | - | 9.2 | 220 | 8 | M24 | 205 | 150 | 106 | 224 | 127 | 150 | 158 | - | 15 | 250 | 8 | M24 | 225 | 200 | 140 | 284 | 165 | 200 | 208 | - | 26 | 310 | 12 | M24 | 260 | PN4.0MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 80 | 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | 25 | 22 | 72 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 110 | 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.80 | 110 | 4 | M16 | 115 | 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 8 | M16 | 135 | 80 | 50 | 142 | 76 | 96 | 110 | 128 | 2.2 | 160 | 8 | M16 | 145 | 100 | 60 | 168 | , 95 | 115 | 135 | 150 | 3.8 | 190 | 8 | M20 | 160 | 125 | 90 | 194 | 110 | 125 | 132 | - | 9.2 | 220 | 8 | M24 | 205 | 150 | 106 | 224 | 127 | 150 | 158 | - | 15 | 250 | 8 | M24 | 225 | 200 | 140 | 291 | 165 | 200 | 208 | - | 28 | 320 | 12 | M27 |
订货须知：
一、①H71对夹升降式止回阀产品名称与型号②H71对夹升降式止回阀口径③H71对夹升降式止回阀是否带附件二、若已经由设计单位选定公司的H71对夹升降式止回阀型号，请按H71对夹升降式止回阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
