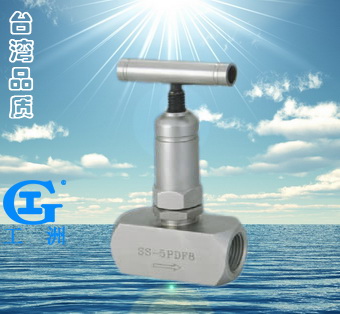

一、产品[针型阀]的详细资料： 产品型号：J13W-1.6(32)Ⅲ型 产品名称：针型阀
二、主要性能规范： 型号
Type | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | 壳体
Shell | 密封(液)Seal | 密封(气)Seal | J13W-16Ⅲ | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC | 液化石油气水，酸，蒸汽，油品等
Petroleum gas Water，As，Steam，Oil，etc. | J13W-40Ⅲ | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | J13W-160Ⅲ | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | J13W-320Ⅲ | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 |
三、J13W型针型阀主要外形及连接尺寸： 型号
Type | 管螺纹G Pipe worm | 尺寸 Dimension | 重量(kg)Weight | Do | L | H | H1 | d | 6 | 1/4 | 60 | 58 | 90 | 100 | 4 | 0.65 | 10 | 3/8 | 60 | 60 | 90 | 100 | 5 | 0.67 | 15 | 1/2 | 65 | 64 | 90 | 105 | 6 | 0.8 | 20 | 3/4 | 80 | 78 | 105 | 122 | 8 | 1.08 | 25 | 1 | 100 | 90 | 120 | 135 | 10 | 1.9 | 32 | 11/4 | 120 | 120 | 180 | 195 | 15 | 5.0 | 40 | 11/2 | 140 | 140 | 200 | 220 | 18 | 7.5 |
订货须知：
一、①J13W型针型阀产品名称与型号②J13W型针型阀口径③J13W型针型阀是否带附件二、若已经由设计单位选定公司的J13W型针型阀型号，请按J13W型针型阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
