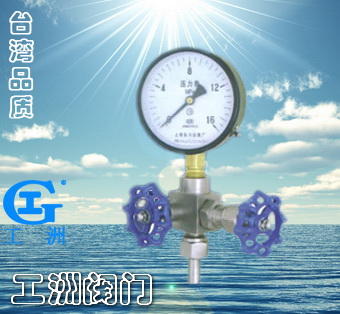

一、产品[针型阀]的详细资料:

产品型号:J19H-1.6(32)型

产品名称:针型阀

尺寸图

二、主要零件材料:

零件名称
Part name

阀杆
Stem

阀体
Body

阀底座
Base

填料
Packing

填料阀盖 Packing
bonnet

手轮Handwheel

J19H-320-DN6

碳钢
Carbon steel

铬不锈钢
Cr. Stainless steel

聚四氟乙稀,柔性石墨
PTFE,Soft graphite

碳钢Carbon steel

优质碳钢
High grade carbon steel

J19W-320P-DN15

铬镍不锈钢
Cr. Ni Stainless stee

铬不锈钢
Cr. Stainless steel

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢Stainless steel

三、主要性能规范:

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

J19H-320

32.0

48.0

35.2

0.6

32.0

P≤540OC

液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.

J19W-320P

32.0

48.0

35.2

0.6

32.0

C≤425 OC

四、J19H压力表针型阀主要外形及连接尺寸:

型号
Type

公称直径
DN(mm)

尺寸 Dimension

重量(kg)Weight

L1

Do

D2

D1

H

H1

M1

Rc

J19H-320

6

100

65

14

5

100

110

M20×1.5左

-

1.2

J19W-320P

15

85

65

-

-

100

110

M20×1.5

G1/2”

1.0

订货须知:
一、①J19H压力表针型阀产品名称与型号②J19H压力表针型阀口径③J19H压力表针型阀是否带附件二、若已经由设计单位选定公司的J19H压力表针型阀型号,请按J19H压力表针型阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,
