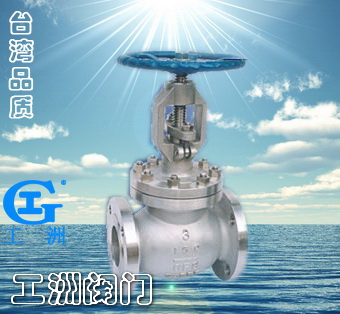

J41W-150Lb美标截止阀-工洲阀门台湾品质

一、产品说明：

美标截止阀特点：
①产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。
②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
③关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
④阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。
⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

二、标准：

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力温度等级	试验与检验
AP1 600	ANS1B16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

三、压力试验：

公称压力	强度试验		水密封试验		气密封试验
公称压力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

四、主要零件材料及性能：

壳体	ASTM A216WCB								ASTMA351 CF8
闸板	WCB			CF8		CF8M		Monel	ASTMA351 CF8
阀杆	F6a			F304		F316		Monel	F304
闸板密封面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
阀座密封面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
壳体	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
闸板	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
阀杆	F304L					F316			F316L
闸板密封面	304L			304L	STL	316	316	STL	316L	316L	STL
阀座密封面	304L			STL	STL	316	STL	STL	316L	STL	STL

五、J41W-150Lb美标截止阀主要外形尺寸：

ANS1 Class150
NPS	2	21/2	3	4	5	6	8	10	12	14	16	18
L	203	216	241	292	356	406	495	622	398	787	914	978
H	368	387	411	455	455	540	650	800	940	1200	1270	1300
Do	200	200	250	250	300	350	450	450	500	600	600	700

ANS1 Class300
NPS	2	21/2	3	4	5	6	8	10	12	14	16
L	267	292	318	356	400	444	559	622	711	762	864
H	400	440	465	565	615	715	930	1010	1230	1450	1645
Do	200	250	300	350	400	450	500	500	500	600	600

ANS1 Class600
NPS	2	21/2	3	4	5	6	8	10	12	14	16
L	292	330	356	432	508	559	660	787	838	889	991
H	430	480	530	650	750	850	1050	1255	1470	1625	1815
Do	200	250	250	350	350	450	500	600	680	760	760

ANS1 Class900
NPS	2	21/2	3	4
L	372	422	384	460
H	546	597	711	718
Do	320	360	440	500

订货须知：
一、①J41W-150Lb美标截止阀产品名称与型号②J41W-150Lb美标截止阀口径③J41W-150Lb美标截止阀是否带附件二、若已经由设计单位选定公司的J41W-150Lb美标截止阀型号，请按J41W-150Lb美标截止阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
