一、产品[针型阀]的详细资料:

产品型号:JJY1-1.6(32)型

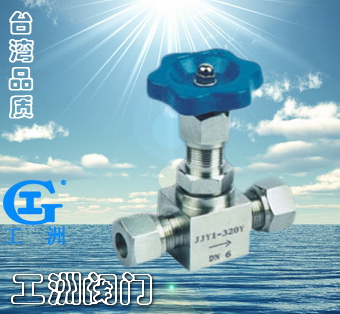

产品名称:针型阀

尺寸图

二、主要零件材料

零件名称
Part name

阀杆、阀盖、螺栓
Body 、Bonnet、Bolt

阀杆、阀瓣、密封垫 Stem、Disc、Gasket

填料
Packing

垫片Gasket

手轮Handwheel

JJY1-320-DN5

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢
Stainless steel

聚四氟乙稀,柔性石墨
PTFE,Soft graphite

橡胶石棉板 Latex asbestos

优质碳钢High grade carbon steel

三、主要性能规范

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

JJY1-320-DN5

32.0

48.0

35.2

0.6

32.0

P≤540OC

液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.

C≤425 OC

四、JJY1卡套针型阀主要外形及连接尺寸

型号
Type

公称直径DN(mm)

尺寸 Dimension

重量(kg)Weight

L

D1

H

H1

h

M1

JJY1-320-DN5

5

104

65

104

112

14

M22×1.5

1.0

订货须知:
一、①JJY1卡套针型阀产品名称与型号②JJY1卡套针型阀口径③JJY1卡套针型阀是否带附件二、若已经由设计单位选定公司的JJY1卡套针型阀型号,请按JJY1卡套针型阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,
