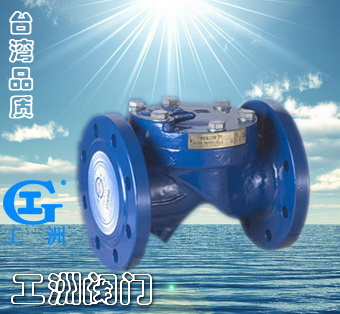

一、产品[节能消声止回阀]的详细资料： 产品名称：节能消声止回阀 产品特点：H44X(SFCV)系列橡胶瓣止回阀,橡胶瓣止回阀,止回阀橡胶瓣止回阀主要由阀体、阎盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢捧及强化尼龙布做衬底。外层披翟橡胶制成阀瓣开关寿命可选l00万次。该阀采用全流面积式设计，具有水头损先小，不易堆积杂物维修简便等特性。该阀主要适用于给排水系统可安装于水泵出水口处以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。
二、主要零件材料： 零件名称 | 阀体 | 阀盖 | 阀瓣 | 材料 | 铸铁 | 铸铁 | 钢材+强化尼龙布 |
三、主要规格： 型号 | 公称压力PN（MPa） | 密封试验压力（MPa） | H44X-10 | 1.0 | 1.1 | H44X-16 | 1.6 | 1.76 |
型号 | 壳体试验压力（MPa） | 最高工作压力（MPa） | 介质保温 | H44X-10 | 1.5 | 1.0 | 0-80℃ | H44X-16 | 2.4 | 1.6 |

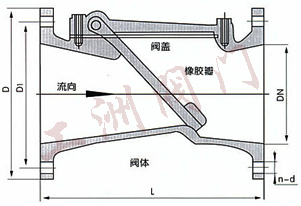

四、阀节能消声止回阀主要外形尺寸(法兰连接尺寸按GB4216的规定)： 型号 | DN | L | D | D1 | dn | n | H44X-10 16 | 50 | 203 | 165 | 125 | 17.5 | 4 | 65 | 216 | 185 | 145 | 17.5 | 4 | 80 | 241 | 200 | 160 | 17.5 | 8 | 100 | 292 | 220 | 180 | 17.5 | 8 | 150 | 356 | 285 | 240 | 22 | 8 | 200 | 495 | 240 | 295 | 22 | 8 | 250 | 622 | 395 | 350 | 22 | 12 | 300 | 698 | 445 | 400 | 22 | 12 | 350 | 787 | 505 | 460 | 22 | 16 | 400 | 914 | 565 | 515 | 22 | 16 | 450 | 978 | 615 | 565 | 26 | 20 | 500 | 978 | 670 | 620 | 26 | 20 | 600 | 1295 | 780 | 725 | 30 | 20 |
订货须知：
一、①节能消声止回阀产品名称与型号②节能消声止回阀口径③节能消声止回阀是否带附件二、若已经由设计单位选定公司的节能消声止回阀型号，请按节能消声止回阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
