一、产品资料：
产品型号：ZJHP（M）

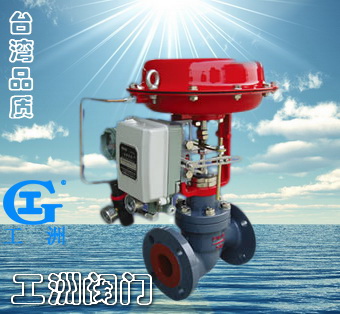

产品名称：精小型气动薄膜单座（套筒）调节阀
产品特点：ZJHP(M)型气动单座（套筒）调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
二、阀体：
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230―450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
三、阀内组件：
阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、流量特性图：
五、执行机构：
形 式：多弹簧式薄膜执行机构 垫 片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡胶夹增强涤纶织物 弹簧 范围： 20-100(40-200、80-240 、20-60
压缩弹簧：60Si2Mn 60-100) KPa
推 杆：2Cr13 供气 压力：0.14 0.16 0.28MPa
膜 盖：A3 气源 接头：内螺纹M10X1
衬 套：2Cr13 环境 温度：-30~+70℃
阀作用型式：气一开式，气一关式
六、主要技术参数：
公称通径(mm) | 阀座直径(mm) | 额定流量系数Kv | 额定行程(mm) | 薄膜有效面积cm2 | 固有可调比 | 环境温度℃ | 基本误差 | 回差 | 死区 | 额定流量系数 | 泄漏量 |
直线 | 等百分比 | |
G3/4
| 3
4
5
6
7
8 | 0.08
0.12
0.20
0.32
0.50
0.80 | 10 | 220 | 50:1 | -40~+85 | 不带定位器±5% 带定位器±1% | 不带定位器±3% 带定位器1% | 不带定位器±3% 带定位器0.4% | ±10% | 单座10-4阀额容量（套筒10-3阀额定容量） |
20 | 10
| 1.8
| 1.6
| 10 | 350 |
12
| 2.8
| 2.5 |
15
| 4.4
| 4 |
20
| 6.9
| 6.3 |
25
| 25
| 11
| 10
| 16
|
40 | 32
| 17.6
| 16
| 25
|
40
| 27.5
| 25 |
50
| 50
| 44
| 40 |
65
| 65
| 69
| 63
| 40
| 560
|
80 | 80
| 110
| 100 |
100
| 100
| 176
| 160 |
150
| 125
| 275
| 250
| 60 | 900
|
150
| 440
| 400 |
200 | 200
| 690
| 630 |
250
| 250
| 1000
| 900
| 100 | 1400 |
300 | 300 | 1600 | 1440 |
七、ZJHP型气动单座调节阀允许压差：
| 开关方式 | 执行机构型号 | 弹簧范围KPa | 气源压力MPa | 公称通径（阀座直径）mm |
| 20 | 25
| 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| 10 | 12 | 15 | 20 |
气关 | ZHA-22
| 20-100
20-100
40-200 | 0.14
0.25
0.4 | 6.4
6.4
6.4 | 6.19
6.4
6.4 | 3.96
6.4
6.4 | 2.2
6.4
6.4 | 1.4
6.4
6.4 | - | - | - | - | - | - | - |
ZHA-23
| 20-100
20-100
40-200
| - | - | - | - | - | - | 0.56
3.64
5.04 | - | - | - | - | - | - |
ZHA-34
| 20-100
20-100
40-200
| - | - | - | - | - | - | - | 0.35
2.30
3.18 | - | - | - | - | - |
ZHA-45
| 20-100
20-100
40-200
| - | - | - | - | - | - | - | - | 0.34
2.21
3.06 | 0.22
1.43
1.98 | 0.14
0.91
1.26 | - | - |
气开 | ZHB-22
| 20-100
40-100
80-240
| 0.14
0.25
0.4 | 4.64
6.4
6.4 | 3.09
6.4
6.4 | 1.98
5.94
6.4 | 1.11
3.3
6.4 | 0.7
2.1
4.9 | - | - | - | - | - | 0.10
0.66
0.92 | 0.06
0.37
0.52 |
ZHB-23
| 20-100
40-100
80-240
| - | - | - | - | - | - | 0.28
0.84
1.95 | 0.18
0.53
1.25 | - | - | - | - | - |
ZHB-34
| 20-100
40-100
80-240
| - | - | - | - | - | - | - | - | 0.17
0.51
1.18 | 0.11
0.33
0.78 | 0.07
0.21
0.5 | - | - |
ZHB-45 | 20-100
40-100
80-240 | - | - | - | - | - | - | - | - | - | - | - | 0.05
0.15
0.36 | 0.03
0.09
0.21 |
1、本表以标准规格执行机构为计算基础。如最大工作压差超出表列范围，可向厂方提出，采取适当的解决办法。
2、本表以阀门关位置为计算基础。因此其它位置会有更大的允许压差。
八、ZJHM型气动套筒调节阀允许压差表：
开关方式 | 执行机构型号 | 弹簧范围KPa | 气源压力MPa | 公称通径（mm） |
25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
气关 | ZHA-22
| 20-100
20-100
40-200
| 0.14
0.25
0.4 | 3.00
| - | - | - | - | - | - | - |
6.4
| - | - | - | - | - | - | - |
6.4 | - | - | - | - | - | - | - |
ZHA-23
| 20-100
20-100
40-200 | 0.14
0.25
0.4
| - | 2.25
| 1.95
| - | - | - | - | - |
- | 6.4
| 6.4
| - | - | - | - | - |
- | 6.4 | 6.4 | - | - | - | - | - |
ZHA-34
| 20-100
20-100
40-200 | 0.14
0.25
0.4 | - | - | - | 2.36
| 2.04
| 1.67
| - | - |
- | - | - | 6.4
| 6.4
| 6.4
| - | - |
- | - | - | 6.4 | 6.4 | 6.4 | - | - |
ZHA-45
| 20-100
20-100
40-200
| 0.14
0.25
0.4 | - | - | - | - | - | - | 1.41
| 1.14 |
- | - | - | - | - | - | 6.4 | 6.4 |
- | - | - | - | - | | 6.4 | 6.4 |
气开 | ZHB-22
| 20-100
40-100
80-240 | 0.14
0.25
0.4 | 1.50
| - | - | - | - | - | - | - |
4.50
| - | - | - | - | - | - | - |
6.4 | - | - | - | - | - | - | - |
ZHB-23
| 20-100
40-100
80-240 | 0.14
0.25
0.4
| - | - | - | - | - | - | - | - |
- | 1.13
| 0.98
| - | - | - | - | - |
- | 3.38
| 2.93
| - | - | - | - | - |
ZHB-34 | 20-100
40-100
80-240 | 0.14
0.25
0.4 | - | 6.4 | 6.4 | 1.18
| 1.02
| 0.84
| - | - |
- | - | - | 3.54
| 3.06
| 2.51
| - | - |
- | - | - | 6.4 | 6.4 | 5.85 | - | - |
ZHB-45 | 20-100
40-100
80-240 | 0.14
0.25
0.4 | - | - | - | - | - | - | 0.71
| 0.57 |
- | - | - | - | - | - | 2.12
| 1.71 |
- | - | - | - | - | - | 4.94 | 4.00 |
说明： 1、本表以标准规格执行机构为计算基础。如最大工作压差超出表列范围，可向厂方提出，采取适 当的解决办法。
九、ZJHP/M型气动调节阀外形图：
十、ZJHP/M型气动薄膜调节阀外型尺寸：
公称通径
| L(mm) | H(mm) | H1(mm) | ФA(mm) |
ANSI125FF
ANSI150RF
JIS10KFF.RF
PN0.6、1.6
| ANSI300
JIS2030KRF
PN4.0
| ANSI600
JIS40K.RF
PN6.4
| 普通
| 高温 | PN6
| PN16 | PN40 | PN64 |
G3/4″
| 120
| 120
| 120
| 253
| | 31
| 31
| - | 236
|
20
| 181
| 194
| 206
| 398.5
| 548.5
| 45
| 52.5
| 65
| |
25
| 184
| 197
| 210
| 410.5
| 560.5
| 50
| 57.5
| 70
| , TR>
40
| 222
| 235
| 251
| 455
| 620
| 65
| 75
| 85
|
50
| 254
| 267
| 286
| 457.5
| 627.5
| 70
| 82.5
| 90
|
65
| 276
| 292
| 311
| 610
| 790
| 80
| 92.5
| 102.5
| |
80
| 298
| 317
| 337
| 622
| 8.7
| 95
| 100 | 107.5
|
100
| 352
| 368
| 394
| 640
| 850
| 105
| 110
| 117.5
| 125
|
150
| 451
| 473
| 508
| 870
| 1130
| 132.5
| 142.5
| 150
| 172.5
| 470 |
200 | 600 | 610 | 650 | 890 | 1150 | 160 | 170 | 187.5 | 207.5 |
法兰连接尺寸
本产品的法兰连接尺寸符合国家标准GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此连接尺寸与老产品的采用的JB78－59《铸铁法兰》,JB79－59《铸铁法兰》中的连接尺寸基本一致,可以套用,安装时不影响和老产品的更换。
JISB2001－1984
ANSIB16.5－1981
法兰连接：FF、PR、RJ和LG。
十一、型号编制说明：
Z | J | H | P | 16 | C | G | K |
自控阀门 | 执行机构： | 多弹簧气动薄膜执行机构 | 阀门结构类型： | 公称压力： | 阀体材质： | 温度类型： | 作用型式： |
- | J：表示精小型 | - | P：表示单座
| 16：表示1.6MPa
| C：表示碳钢
| G：中温型常温省略 | K：表示气开型 |
- | - | - | N：表示双座
| 25：表示2.5MPa
| P：表示不锈钢
| - | B：表示气关型 |
- | - | - | M：表示套筒阀 | 40：表示4.0MPa
| F46：表示阀体衬氟 | - | - |
- | - | - | - | 64：表示6.4MPa | - | - | - |
订货须知：
一、①ZJHP气动薄膜调节阀产品名称与型号②ZJHP气动薄膜调节阀口径③ZJHP气动薄膜调节阀是否带附件二、若已经由设计单位选定公司的ZJHP气动薄膜调节阀型号，请按ZJHP气动薄膜调节阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
