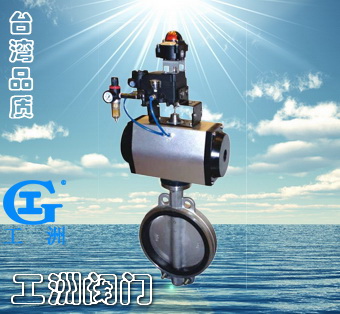

一、产品[气动蝶阀（调节阀/开关型）、（对夹式、法兰式）]的详细资料：
产品型号：SMD型
产品名称：气动蝶阀（调节阀/开关型）、（对夹式、法兰式）
产品特点：公司生产的气动蝶阀，是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开――全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。
二、阀体：
公称通径：15~1000mm 公称压力：PN1.6MPa
连接形式：法兰式按JB78-59 JB79-59
材 料：WCB，HT200 ZG25I ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，CF8，CF8M衬四氟乙烯，
温度范围：常温-20℃~+200℃
中温+200℃～＋450℃
填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉编织填料，柔性石墨。
三、阀内组件：
阀芯型式：阀板
流量特性：直线性或等百分比持性
材 料：1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），橡胶，金属阀座
阀杆材料：不锈钢，衬四氟乙烯， 可调比：100：1
四、执行机构：
气缸形式：单缸式或双缸式 气缸工作压力：0.4~0.7MPa 气缸开关时 间：双作用式1~5秒
气缸空气耗量：1~131L 电磁阀电源：220VAC，24VDC
五、气动蝶阀规格性能表：
公称通径DN
| 50 | 65 | 80 | 100 | 15 | 10 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
流量系数（Kv）
| 110 | 180 | 232 | 368 | 55 | 75 | 1240 | 2025 | 2712 | 3875 | 5038 | 6330 | 7755 | 11886 | 15375 | 19380 | 25695 | 31365 |
动作范围
| 0－90° |
允许压差ΔP
| 小于公称压力（1.6MPa） |
泄漏量
| 按GB/T4213-92，kV值的10-4 |
基本误差
| ±2.5% 带定位器 |
回差
| 2.5% 带定位器 |
死区
| 1% 带定位器 |
环境温度 | -20℃~+90℃ |

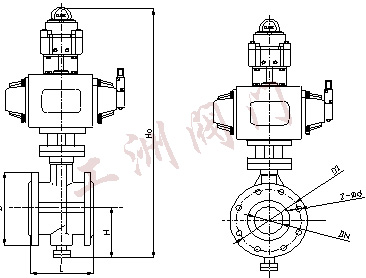

六、SMD671F气动对夹式蝶阀外形图及安装尺寸：
七、SMD671F气动对夹式蝶阀6.1SMD671HF－1016系列尺寸：
公称通径DN | 外形尺寸 | |
L
| H2 | H1 | 1.0MPa | 1.6MPa |
D | D1 | Z-Φd | D | D1 | Z-Φd |
50
| 43
| 430
| 112
| 165
| 125
| 4－18
| 165
| 125
| 4－18
|
65
| 46
| 450
| 115
| 185
| 145
| 4－18
| 185
| 145
| 4－18
|
80
| 49
| 468
| 120
| 200
| 160
| 8－18
| 200
| 160
| 8－18
|
100
| 56
| 554
| 138
| 220
| 180
| 8－18
| 220
| 180
| 8－18
|
125
| 64
| 600
| 164
| 250
| 210
| 8－18
| 250
| 210
| 8－18
|
150
| 70
| 675
| 175
| 285
| 240
| 8－22
| 285
| 240
| 8－22
|
200
| 71
| 720
| 205
| 340
| 295
| 8－22
| 340
| 295
| 12－22
|
250
| 76
| 797
| 240
| 395
| 350
| 12－22
| 405
| 355
| 12－26
|
300
| 83
| 920
| 290
| 445
| 400
| 12－22
| 460
| 410
| 12－26
|
350
| 92
| 982
| 320
| 505
| 460
| 16－22
| 520
| 470
| 16－26
|
400
| 102
| 1100
| 350
| 565
| 515
| 16－26
| 580
| 525
| 16－30
|
450
| 114
| 1170
| 380
| 615
| 565
| 20－26
| 715
| 650
| 20－33
|
500
| 127
| 1230
| 410
| 670
| 620
| 20－26
| 715
| 650
| 20－33
|
600
| 154
| 1410
| 470
| 780
| 725
| 20－30
| 840
| 770
| 20－36
|
700
| 165
| 1610
| 550
| 895
| 840
| 24－30
| 910
| 840
| 24－36
|
800
| 190
| 1790
| 640
| 1015
| 950
| 24－33
| 1025
| 950
| 24－39
|
900
| 203
| 1944
| 710
| 1115
| 1050
| 28－33
| 1125
| 1050
| 28－39
|
1000 | 216 | 2070 | 770 | 1230 | 1160 | 28－36 | 1255 | 1170 | 28－42 |
八、SMD671F气动对夹式蝶阀6.2SMD671－2540系列尺寸：
公称通径DN | 外形尺寸 | |
L
| H2 | H1 | 2.5MPa | 4.0MPa |
D | D1 | Z-Φd | D | D1 | Z-Φd |
50
| 43
| 430
| 112
| 165
| 125
| 4－18
| 165
| 125
| 4－18 |
65
| 46
| 450
| 115
| 185
| 145
| 8－18
| 185
| 145
| 8－18 |
80
| 49
| 468
| 120
| 200
| 160
| 8－18
| 200
| 160
| 8－18 |
100
| 56
| 554
| 138
| 235
| 190
| 8－22
| 235
| 190
| 8－22 |
125
| 64
| 600
| 164
| 270
| 220
| 8－26
| 270
| 220
| 8－26 |
150
| 70
| 665
| 175
| 300
| 250
| 8－26
| 300
| 250
| 8－26 |
200
| 71
| 720
| 205
| 360
| 310
| 12－26
| 375
| 320
| 12－30 |
250
| 76
| 797
| 240
| 425
| 370
| 12－30
| 450
| 385
| 12－33 |
300
| 83
| 920
| 290
| 485
| 430
| 12－30
| 515
| 450
| 16－33 |
350
| 92
| 982
| 320
| 555
| 490
| 16－33
| 580
| 510
| 16－36 |
400
| 102
| 1100
| 350
| 620
| 550
| 16－36
| 660
| 585
| 16－39 |
450
| 114
| 1170
| 380
| 670
| 600
| 20－36
| 685
| 610
| 20－39 |
500
| 127
| 1230
| 410
| 730
| 660
| 20－36
| 755 | 670 | 20－42 |
600
| 154
| 1410
| 470
| 845
| 770
| 20－39
| - | - | - |
700
| 165
| 1610
| 550
| 960
| 875
| 24－42
| - | - | - |
800
| 190
| 1790
| 640
| 1085
| 990
| 24－48
| - | - | - |
900
| 203
| 1944
| 710
| 1185
| 1090
| 28－48
| - | - | - |
1000 | 216 | 2070 | 770 | 1320 | 1210 | 28－56 | - | - | - |
九、SMD671F气动对夹式蝶阀6.3SMD641H－10/F－16系列尺寸：
公称通径DN | 外形尺寸 | |
L
| Ha | H | 1.0MPa | 41.6MPa |
D | D1 | Z-Φd | D | D1 | Z-Φd |
50
| 108
| 430
| 112
| 165
| 125
| 4－18
| 165
| 125
| 4－18 |
65
| 112
| 450
| 115
| 185
| 145
| 4－18
| 185
| 145
| 4－18 |
80
| 114 | 468
| 120
| 200
| 160
| 8－18
| 200
| 160
| 8－18 |
100
| 127
| 554
| 138
| 220
| 180
| 8－18
| 220
| 180
| 8－18 |
125
| 140
| 600
| 164
| 250
| 210
| 8－18
| 250
| 210
| 8－18 |
150
| 140
| 665
| 175
| 285
| 240
| 8－22
| 285
| 240
| 8－22 |
200
| 152
| 720
| 205
| 340
| 295
| 8－22
| 340
| 295
| 12－26 |
250
| 165
| 797
| 240
| 395
| 350
| 12－22
| 405
| 355
| 12－26 |
300
| 178
| 920
| 290
| 445
| 400
| 12－22
| 460
| 410
| 12－26 |
350
| 190
| 982
| 320
| 505
| 460
| 16－22
| 520
| 470
| 16－26 |
400
| 216
| 1100
| 350
| 565
| 515
| 16－26
| 580
| 525
| 16－30 |
450
| 222
| 1170
| 380
| 615
| 565
| 20－26
| 715
| 650
| 20－33 |
500
| 229
| 1230
| 410
| 670
| 620
| 20－26
| 715
| 650
| 20－33 |
600
| 267
| 1410
| 470
| 780
| 725
| 20－30
| 840
| 770
| 20－36 |
700
| 292
| 11610
| 550
| 895
| 840
| 24－30
| 910
| 840
| 24－36 |
800
| 318
| 1790
| 640
| 1015
| 950
| 24－33
| 1025
| 950
| 24－39 |
900
| 330
| 1944
| 710
| 1115
| 1050
| 28－33
| 1125
| 1050
| 28－39 |
1000 | 410 | 2074 | 770 | 1230 | 1160 | 28－36 | 1255 | 1170 | 28－42 |
十、SMD671F气动对夹式蝶阀6.4SMD641H－25/H－40系列尺寸：
公称通径DN | 外形尺寸 | |
L
| Ha | H1 | 2.5MPa | 4.0MPa |
D | D1 | Z-Φd | D | D1 | Z-Φd |
50
| 108
| 430
| 112
| 165
| 125
| 4－18
| 165
| 125
| 4－18
|
65
| 112
| 450
| 115
| 185
| 145
| 8－18
| 185
| 145
| 8－18
|
80
| 114
| 468
| 120
| 200
| 160
| 8－18
| 200
| 160
| 8－18
|
100
| 127
| 554
| 138
| 235
| 190
| 8－22
| 235
| 190
| 8－22
|
125
| 140
| 600
| 164
| 270
| 220
| 8－26
| 270
| 220
| 8－26
|
150
| 140
| 665
| 175
| 300
| 250
| 8－26
| 300
| 250
| 8－26
|
200
| 152
| 720
| 205
| 360
| 310
| 12－26
| 375
| 320
| 12－30
|
250
| 165
| 797
| 240
| 425
| 370
| 12－30
| 450
| 385
| 12－33
|
300
| 178
| 920
| 290
| 485
| 430
| 12－30
| 515
| 450
| 16－33
|
350
| 190
| 982
| 320
| 555
| 490
| 16－33
| 580
| 510
| 16－36
|
400
| 216
| 1100
| 350
| 620
| 550
| 16－36
| 660
| 585
| 16－39
|
450
| 222
| 1170
| 380
| 670
| 600
| 20－36
| 685
| 610
| 20－39
|
500
| 229
| 1230
| 410
| 730
| 660
| 20－36
| 755 | 670 | 20－42 |
600
| 267
| 1410
| 470
| 845
| 770
| 20－39
| - | - | - |
700
| 292
| 1610
| 550
| 960
| 875
| 24－42
| - | - | - |
800
| 318
| 1790
| 640
| 1085
| 990
| 24－48
| - | - | - |
900
| 330
| 1944
| 710
| 1185
| 1090
| 28－48
| - | - | - |
1000 | 410 | 2070 | 770 | 1320 | 1210 | 28－56 | - | - | - |
十一、型号编制说明：
D
| SM
| 6
| 71
| X
| 10
| C
| G |
阀门代号
| 公司标志 | 执行机构：
| 连接形式：
| 密封面材质：
| 公称压力：
| 阀体材质：
| 温度类型： |
Q：表示球阀
| - | 6：表示气动
| 41：表示法兰
| F：表示聚四氟乙烯
| 10：表示1.0MPa
| C：表示碳钢
| G：表示中温型 |
D：表示蝶阀 | - | 9：表示电动 | 11：表示丝扣
| H；表示金属密封
| 16：表示1.6MPa | P：表示不锈钢铸铁省略
| 常温省略 |
- | - | - | 71：表示对夹式 | X：表示橡胶密封 | - | F46：表示阀体衬四氟 | - |
订货须知：
一、①SMD型气动对夹式调节蝶阀产品名称与型号②SMD型气动对夹式调节蝶阀口径③SMD型气动对夹式调节蝶阀是否带附件二、若已经由设计单位选定公司的SMD型气动对夹式调节蝶阀型号，请按SMD型气动对夹式调节蝶阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
