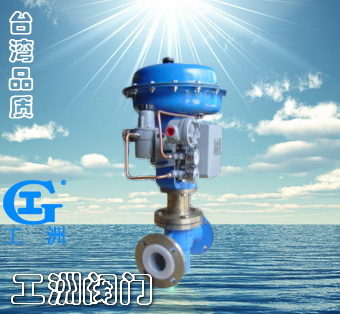

一、产品[气动薄膜衬四氟单座调节阀]的详细资料： 产品型号：ZJHP-16F46 产品名称：气动薄膜衬四氟单座调节阀 产品特点：ZMJBP-16F46P气动薄膜衬四氟单座调节阀，是自控仪表中的执行单元。它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。由于该阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。 二、产品特点： 1．耐腐蚀：阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀。
2．密封性能好：采用聚四乙烯材质的波纹管和填料双重密封，确保无渗漏。
3．泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家IV级标准。
4．采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。 三、零件材料： 阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti 聚四氟乙烯波纹管
填片：橡胶石棉板、10’’、 1Cr18Ni9Ti石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：30SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13 四、技术参数： 性能指标：（表一） 项目 | 性能指标 | 基本误差％ | ≤±8 | 回差％ | ≤8 | 死区％ | ≤6 | 额定流量系数误差 | ≤±10％（Kv≤5时±15％） | 泄漏量 | ≤0.01％阀额定容量 |
五、技术参数：（表二） 公称通径DN（mm） | G3/4’’ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 阀座直径DN（mm） | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 额定流量系数KV | 0.08 | 1.12 | 0.20 | .032 | 0.50 | 0.80 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 | 流量特性 | 直线 | 直线\等百分比 | 公称压力PN（Mpa） | 1.01.6 | 配用执行机构 | 型号 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | 有效面积cm | 200 | 280 | 400 | 630 | 1000 | 工作行程mm | 10 | 10 | 16 | 25 | 40 | 60 | 弹簧范围KPa | 20-10040-200 | 作用方式 | 气关式或气开式 | 工作温度 | -30~200℃ | 固有可调比R | 30：1 |
六、调节阀的允许压差：（见表三） 标准组配的气动单座阀，其气动薄膜执行机构的输出力是一定的。为实现理想的调节和关闭，阀门的压差必须限制在一定数值内，本产品应按表3选用。当压差超过允许值时，可调整弹簧预紧力，配用阀门定位器或选用其它执行机构来克服不平衡力，但订货时必须与我公司联系，说明具体情况后方可订货。
七、充许压差：（表四） 供气压力（MPa） | 弹簧范围（MPa） | 公称通径（DN） | G3/4’’ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 阀座直径（DN | 3-8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 0.14 | 20~100 | 允许压差 △P（MPa） | 1.6 | 0.8 | 0.5 | 0.5 | 0.3 | 0.25 | 0.2 | 0.12 | 0.08 | 0.24 | 40~200 | - | 1.2 | 1.1 | 0.7 | 0.65 | 0.45 | 0.28 | 0.20 |
注：流开流态，关闭时p2=0 八、主要零件材料：（表五） 零件名称 | 材料 | 零件名称 | 材料 | 阀体 | ZG25衬F46（FEP） | 波纹管 | F4（PTFE） | 阀芯 | 2Cr13衬F46（FEP） | 哈氏合金、蒙乃尔 | 填料 | F4（PTFE） | 阀座 | 2Cr13衬F46（FEP） | 柔性石墨 | 哈氏合金、蒙乃尔 |
注：对含有杂质、颗粒的介质，阀芯、阀座可采用哈氏合金等。
九、气动薄膜衬四氟单座调节阀外形尺寸：（表六） |
|
