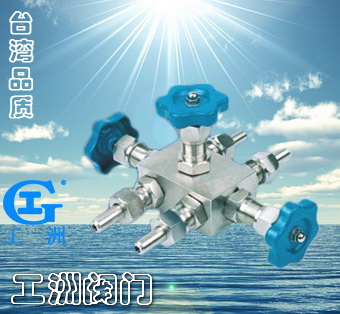

一、产品[针型阀]的详细资料： 产品型号：QFF3-1.6(32)型 产品名称：针型阀
二、主要零件材料： 零件名称
Part name | 阀杆
Stem | 阀体
Body | 阀底座
Base | 填料
Packing | 填料阀盖 Packing
bonnet | 手轮Handwheel | QFF3-160-DN5 | 碳钢
Carbon steel | 铬不锈钢
Cr. Stainless steel | 聚四氟乙稀，柔性石墨
PTFE，Soft graphite | 碳钢Carbon steel | 优质碳钢
High grade carbon steel | QFF3-320-DN5 | 铬镍不锈钢
Cr. Ni Stainless stee | 铬不锈钢
Cr. Stainless steel | 铬镍不锈钢
Cr. Ni Stainless steel | 不锈钢Stainless steel |
三、主要性能规范： 型号
Type | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | 壳体
Shell | 密封(液)Seal | 密封(气)Seal | QFF3-320-DN5 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. | C≤425 OC |
四、QFF3阀组针型阀主要外形及连接尺寸： 型号
Type | 公称直径DN（mm） | 尺寸 Dimension | 重量(kg)Weight | L | D1 | Do | H | H1 | L2 | QFF3-320-DN5 | 5 | 200 | 14 | 65 | 234 | 260 | 54 | 3.8 |
订货须知：
一、①QFF3阀组针型阀产品名称与型号②QFF3阀组针型阀口径③QFF3阀组针型阀是否带附件二、若已经由设计单位选定公司的QFF3阀组针型阀型号，请按QFF3阀组针型阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
