伞齿轮浆液阀-工洲阀门台湾品质

一、产品[伞齿轮式浆液阀]的详细资料：

产品型号：Z573X

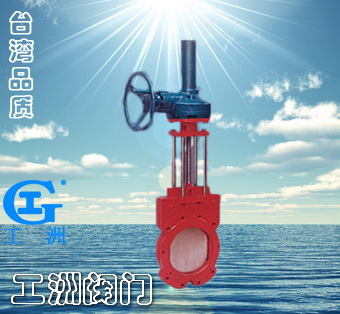

产品名称：伞齿轮浆液阀

尺寸图

二、主要性能规范：

公称压力PN	密封试验	壳体试验	工作温度	适用介质
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物等介质
1.0MPa	1.1MPa	1.5MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物等介质

三、伞齿轮浆液阀主要外形及连接尺寸(mm)：

公称通径DN	结构长度L		D1	D2	H	L0	D0	n-M
公称通径DN	0.6	1.0.	D1	D2	H	L0	D0	n-M
50	48	48	100	125	300	400	250	4-M16
65	48	48	120	145	310	400	250	4-M16
80	50	50	135	160	330	400	250	4-M16
100	50	50	155	180	380	400	250	8-M16
125	50	50	185	210	440	400	250	8-M16
150	60	60	210	240	500	400	250	8-M20
200	60	60	265	295	580	400	250	8-M20
250	70	70	320	350	670	420	300	12-M20
300	70	80	368	400	820	420	300	12-M20
350	80	90	428	460	900	420	300	16-M20
400	90	120	482	515	1020	420	300	16-M22
450	90	120	532	565	1150	420	300	20-M22
500	90	130	585	620	1250	420	300	20-M22
600	140	140	685	725	1500	420	300	20-M27
700	140	140	800	840	1750	420	300	24-M27
800	190	190	905	950	2000	420	300	24-M30
900	203	203	1005	1050	2300	420	300	28-M30
1000	216	216	1115	1160	2500	420	300	28-M30
1200	254	254	1325	1380	2800	420	300	32-M36

订货须知：
一、①伞齿轮浆液阀产品名称与型号②三片式对焊球阀口径③三片式对焊球阀是否带附件二、若已经由设计单位选定公司的三片式对焊球阀型号，请按三片式对焊球阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
