一、特点和用途:

  ZSJM.SDJK型精小型气动活塞式套筒调节是由ZSA(B)-P型弹簧活塞式可调零执行机构和精小型套筒阀组件组成,结构比ZJHP、ZJHM更轻小。推力更大,但灵敏度稍差。阀芯采用平衡式结构,许用压差大,抗振性好,噪声低、稳定性好,装拆简便,选择不同的弹簧范围可得需要的许用压差。
   应用于要求噪音低,工作压差大或按装位置受限制或要求响应速度快的工业生产过程的自控系统中。
  气动活塞式调节阀均带阀门定位器

二、主要技术参数:

公称通径mm
20
25
40
50
65
80
100
150
200
阀座直径mm
10
12
15
20
25
32
40
50
65
80
100
125
150
200

额定流量
系数Kv

直线
1.8
2.8
4.4
6.9
11
17.6
27.6
44
69
110
176
275
440
690
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630



型号
气缸直径
125
160
200
250
行程mm
16
25
40
60
弹簧范围KPa
气关式:40~200,气关式80~240,100~200,200~350,350~500
流量特性
直线;等百分比
可调比
R=50:1
公称压力MPa
1.6;4.0;6.4;
介质温度℃
-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
法兰标准
符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

三、性能指标(带定位器):

项目
指标值
项目
指标值
基本误差%
1.0




差%
气关
始点
1.0
始点
回差
1.0
气关
始点
1.0
死区
0.4
始点
额定行程偏差%
2.5
允许泄漏量L/h
阀额定容量


四、ZSJP.SDJK型精小型气动活塞式调节阀 (单座) 允许压差(MPa):

气源压力MPa
公称通径DN
20
25
40
50
65
80
100
150
200
10
12
15
20
32
40
125
150
0.25
40-200
2.9
2.5
1.6
0.9
0.73
0.8
0.6
0.31
0.29
0.19
0.12
0.13
0.09
0.05
0.30
80-240
5.9
5.0
3.2
1.8
1.47
1.6
1.2
0.62
0.59
0.39
0.24
0.27
0.18
0.10
0.25
100-200
6.4
6.25
4.0
2.25
1.84
2.0
1.3
0.78
0.74
0.49
0.31
0.34
0.22
0.123
0.40
200-350
6.4
6.4
4.5
3.68
4.0
2.6
1.56
1.48
0.98
0.62
0.78
0.44
0.246
0.55
350-500
6.4
6.4
6.4
4.5
2.73
2.6
1.72
1.1
1.2
0.77
0.43

五、ZSJM.SDJK型精小型气动活塞调节阀 (套筒)允许压差(MPa)

气源压力MPa
弹簧范围
KPa
公称通径DN
20
25

40

50
65
80
100
150
200
32
40
125
150
0.25
40-200
0.37
6.4
6.4
5.7
4.2
3.3
2.7
2.5
1.8
1.3
0.30
80-240
6.4
6.4
6.4
6.4
6.4
6.4
5.4
5.0
3.6
2.6
0.25
100-200
6.4
6.4
6.4
6.4
6.4
6.4
6.4
6.2
4.5
3.2
0.40
200-350
6.4
6.4
6.4
6.4
6.4
6.4
6.4
6.4
6.4
6.4
0.55
350-500
6.4
6.4
6.4
6.4
6.4
6.4
6.4
6.4
6.4
6.4

注:1.表列数据为气开式。
2.选用压差超过1MPa时阀芯阀座密封面处应堆焊硬质合金或改用其它材料。

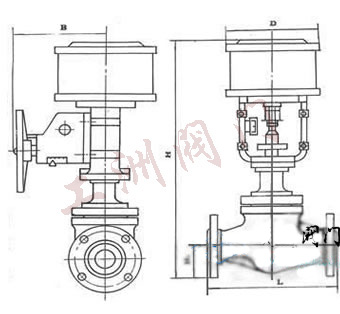

六、ZSJM.SDJK型精小型气动活塞调节阀外形尺寸和重量:

公称通径DN
D
B
Lmm
Hmm
H1
重量kg
PN16
PN40
PN64
常温
中温
PN16
PN40
PN64
PN16
PN40
25
148
220
184
197
210
383
533
57.5
57.5
67.5
17
21
40
185
222
235
251
423
588
72.5
72.5
82.5
20.4
29.4
50
254
267
286
450
596
80
80
87.5
24.4
34.4
65
232
280
276
292
311
582
762
90
90
100
42
61
80
298
317
337
594
779
97.5
97.5
105
50
73
100
352
368
394
612
810
107.5
115
125
80
94
150
283
350
451
473
508
787
1047
140
150
170
120
140
200
600
600
650
807
1067
167.5
187.5
202.5
180
201

注:1.中温型重量增加20%
2.气信号接口为ZG1/4"

七、主要零件材质及可用温度范围:

阀体、
上阀盖
ZG230-450
-40~+450℃
ZG1Cr18Ni9Ti
-250~+550℃
ZGOCr18Ni12Mo2Ti
-250~+550℃
阀塞、
套筒
1Cr18Ni9
-250~+550℃
OCr18Ni12Mo2Ti
-250~+550℃
填料
聚四氟乙烯
-40~+200℃
柔性石墨
-200~+600℃
活塞环
TPU
压缩弹簧
60Si2MnA
气缸
铝合金精拉管
硬阳极氧化

八、可配附件:

型 号
名称
备注
QFH-261
空气过滤减压器
或QGJ-261
空气过滤减压器
ZPQ
气动阀门定位器
20~100KPa
或ZPD-171/172
电气动阀门定位器
4~20mA
0~10mA
气动大功率放大器
1:2
ZPQ
气动保位阀

ZPXS
侧装手操机构


订货须知:
一、①SDJK气动活塞调节切断阀产品名称与型号②SDJK气动活塞调节切断阀口径③SDJK气动活塞调节切断阀是否带附件二、若已经由设计单位选定公司的SDJK气动活塞调节切断阀型号,请按SDJK气动活塞调节切断阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,
