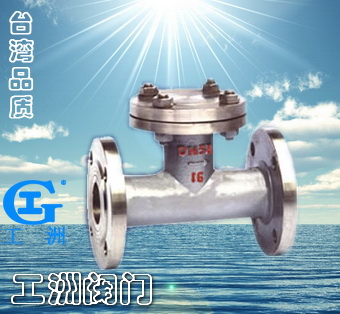

一、产品[管道过滤器]的详细资料： 产品型号：T型 产品名称：管道过滤器 产品特点：TG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。T型管道过滤器,管道过滤器,过滤器。 二、特点： 流通快速，故压力损失小，抗污性强。排渣方便。A型表示角式．B表示直通式。 三、主要性能规范： Type
型号 | Nomiaal Pressure(MPa)
公称压力 | WorkingTempoature(℃)
工作温度 | Filter Net Eye Number
滤网目数 | Applicable media
适用介质 | TG―A | 2.0 | 300 | 20―150 | Steam．Air．Water，Oil | YG―B | 5.0 | 425 | 20―150 | 蒸汽、空气、水、油 |

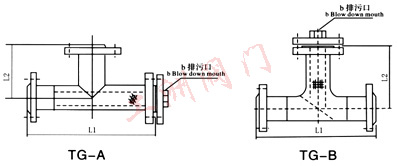

四、T型管道过滤器技术参数表： Type型号
Nominal
Pressure(MPa)
公称压力 | Connection
连接方式 | Nominal
Diameter
(DN)
公称通径 | TG-AExtemaldimensions(mm)
外形尺寸 | | Type型号
Nominal
Pressure(MPa)
公称压力 | Connection
连接方式 | Nominal
Diameter
(DN)
公称通径 | TG-B Extemal Dimensions(mml
外形尺寸 | W(in) | L1 | L2 | C | L1 | L2 | C | TG―A型
PN一2.0 | Flange
法兰 | 50 | 277 | 128 | 457 | | TG―B型
PN一2.0 | Flange
法兰 | 50 | 250 | 149 | 281 | RC1/2 |
|
|
