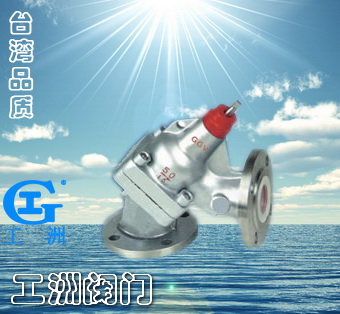

WM405系列三合一止回阀-工洲阀门台湾品质

一、概述：

1 、用一个阀门 , 可以圆满地完成三种功能：无水锤止回阀、闸阀、平衡阀。
2 、泵停止运转时，弹簧力先合上阀瓣，因而防止水锤。
3 、通过调节开度，可以调节泵的输出量。
4 、装有指示器，可以用眼睛确认阀门的开启度。
5 、密封垫用丁腈橡胶制作，因而根本不会泄漏，可以吸收冲力。
6 、弹簧是用不锈钢制作，因而具有很强的耐蚀性。
7 、可节约水量的设备材料和费用，缩小安装空间。
8 、由于形状和结构高等成流线型，因而压降很小。
9 、由于起到旁道作用，所以其有回收出口侧管道内水的功能，而且在进口侧出现真空时，补充引水。
10 、水平管道，垂直管道上均可安装。

二、结构及工作原理：

三合一止回阀安装在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。

三、多功能三合一止回阀主要外形尺寸：

公称通径
DN 安装方式阀长
L(mm) 法兰直径
(mm) 开启高度
H(mm) 螺栓孔中心距
(mm) 螺栓孔数＊直径重量
kg
50 法兰连接 230 160 210 125 4*18 16
65 290 180 250 145 4*18 24
80 310 195 290 160 8*18 35
100 350 215 320 180 8*18 50
125 400 245 380 210 8*18 72
150 480 280 420 240 8*23 98
200 550 335 500 195 12*23 150
250 620 405 680 355 12*25 230
300 700 460 730 410 12*25 390
350 787 520 830 470 16*25 500

订货须知：
一、①WM405系列三合一止回阀产品名称与型号②WM405系列三合一止回阀口径③WM405系列三合一止回阀是否带附件二、若已经由设计单位选定公司的WM405系列三合一止回阀型号，请按WM405系列三合一止回阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
