一、产品[WM410系列止回阀]概述： 产品名称：WM410系列止回阀 产品概述： 本公司生产的WM410系列对夹圆片式止回阀，是一种超薄形止回阀，它具有结构简单、外形美观、重量轻、安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
二、采用标准： | 法兰连接尺寸 | 结构长度 | 压力试验 | | DIN、ANSI、GB（适合中国地区） | DIN、ANSI | API 598 |
三、主要零件材料： | 零件名称 | 阀体、阀瓣 | 密封圈 | | 材料 | WCB、不锈钢 | 丁腈橡胶、三元丙橡胶、聚四氟乙烯 |
四、主要技术参数: 型号 | 公称压力PN(mm) | 试验压力 PS(Mpa) | 适用温度℃ | 适用介质 | 壳体 | 密封 | 硬密封 | 软密封 | 油、水、酸碱等液体 | WM410-10 | 1.0 | 1.5 | 1.1 | ≤400 | ≤120
(最高≤250) | WM410-16 | 1.6 | 2.4 | 1.76 | WM410-25 | 2.5 | 3.75 | 2.75 | WM410-40 | 4.0 | 6.0 | 4.4 |

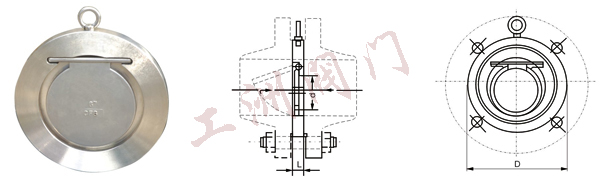

五、WM410系列止回阀主要外形连接尺寸： 公称通径 DN(mm) | 尺寸 | d | L | D | | - | - | PN1.0 | PN1.6 | PN2.5 | PN4.0 | 50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 | 65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 | 80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 | 100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 | 125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 | 150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 | 200 | 140 | 29 | 43 | 275 | 275 | 286 | 293 | 250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 | 300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 | 350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 | 400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 | 450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 | 500 | 406 | 65 | 80 | 596 | 620 | 627 | 631 | 600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |
订货须知：
一、①WM410系列止回阀产品名称与型号②WM410系列止回阀口径③WM410系列止回阀是否带附件二、若已经由设计单位选定公司的WM410系列止回阀型号，请按WM410系列止回阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
