一、产品[微阻缓闭蝶式止回阀]的详细资料:

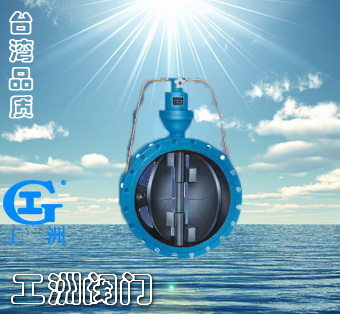

产品名称:微阻缓闭蝶式止回阀

产品特点:适用于公称压力1 MPa,介质温度≤80%的清水、污水、海水等介质管道上,以及给、排水加压泵组上。通过本阀独特的微阻缓闭装置,能有效地防止水锤的发生,保证管路系统安全运行。

尺寸图

二、特点:

1、由于本止回阀设有微阻缓闭装置,能有效地防止水击现象的发生,保证管道正常运行。
2、本止回阀设计结构独特新颖,体积小、重量轻。
3、密封面为橡胶对金属的软密封,密封性能可靠。耐磨损,使用寿命长。

三、主要零件材料:

阀体

球墨铸铁
灰铸铁

蝶板

铸钢
不锈钢

阀杆

不锈钢

盛扭面

丁睛橡胶

四、微阻缓闭蝶式止回阀主要外形尺寸与法兰连接尺寸:

公称通径
(DN)

产要尺寸

法兰尺寸和螺栓规格

1.0MPa

L

H1

H2

D1

n-Φd

100

190

110

210

180

8-18

125

200

123

220

210

8-18

150

210

140

250

240

8-23

200

230

168

280

295

12-23

250

250

195

310

350

12-23

300

270

220

350

400

16-23

350

290

250

410

460

16-25

400

310

283

490

515

20-25

450

330

308

520

565

20-25

500

350

335

585

620

20-30

600

390

390

640

725

24-30

700

430

448

700

840

24-34

800

470

505

750

950

28-34

900

510

555

810

1050

28-34

1000

550

610

860

1160

28-34

1200

630

725

980

1380

32-41

订货须知:
一、①微阻缓闭蝶式止回阀产品名称与型号②微阻缓闭蝶式止回阀口径③微阻缓闭蝶式止回阀是否带附件二、若已经由设计单位选定公司的微阻缓闭蝶式止回阀型号,请按微阻缓闭蝶式止回阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,
