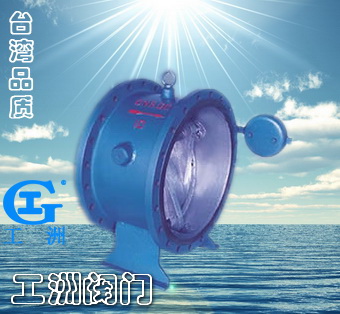

一、产品[微阻缓闭止回阀]的详细资料： 产品名称： 微阻缓闭止回阀 产品特点： 本厂生产的H47X、H4 7H、HH47X、HH47H、H47Xf、HDH47X 型蝶式埋冲止回阉主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的最佳产品。
二、主要零件材料： 零件名称 | 阀体 | 蝶 板 | 密封圈 | 阀杆 | 填料 | 材料 | 灰铸铁
碳钢 | 灰铸铁、铸钢、球墨铸铁 | 丁腈耐油橡胶、
氯丁橡胶 | 不锈钢 | 聚四氟乙烯 |
三、主要技术参数： 型号 | 公称压力
PN(MPa) | 试验压力Ps(MPa) | 工作压力
P(MPa) | 介质温度
(℃) | 适用介质 | 壳体 | 密封 | H47X、H47H、H47X、
H47H、H47Xf、HD47X | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃ | 水、油品
海水、污水 | 1.6 | 2.4 | 1.75 | 1.6 | 2.5 | 3.75 | 2.75 | 2.5 |

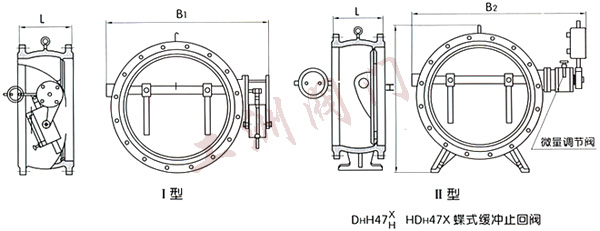

四、微阻缓闭止回阀主要外形尺寸(法兰连接尺寸：PNl0、16、25按JB／T79 94标准） 公称通径
DN(mm) | 尺 寸(mm) | L | H | B1 | B2 | 200 | 230 | 550 | 540 | 600 | 250 | 250 | 630 | 600 | 700 | 300 | 270 | 690 | 650 | 740 | 350 | 290 | 780 | 710 | 800 | 400 | 310 | 860 | 770 | 870 | 450 | 330 | 910 | 830 | 920 | 500 | 350 | 980 | 900 | 1000 |
公称通径
DN(mm) | 尺 寸(mm) | L | H | B1 | B2 | 600 | 390 | 1070 | 1090 | 1250 | 700 | 430 | 1220 | 1200 | 1360 | 800 | 470 | 1320 | 1320 | 1480 | 900 | 510 | 1430 | 1420 | 1580 | 1000 | 550 | 1550 | 1550 | 1700 | 1200 | 630 | 1800 | 1780 | 1950 | 1400 | 710 | 1980 | 2000 | 2175 |
订货须知：
一、①微阻缓闭止回阀产品名称与型号②微阻缓闭止回阀口径③微阻缓闭止回阀是否带附件二、若已经由设计单位选定公司的微阻缓闭止回阀型号，请按微阻缓闭止回阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
