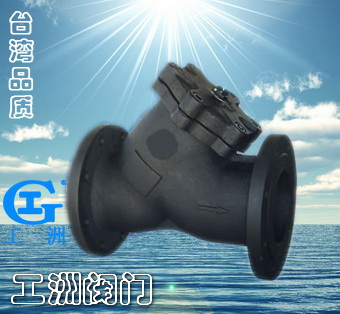

一、产品[法兰过滤器]的详细资料： 产品型号：YFG型 产品名称：法兰过滤器 产品特点：液化气过滤器广泛用于液化气、石油气、蒸汽、空气、水、油品等多种介质的管线中；保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。 二、特点： 1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0―120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。

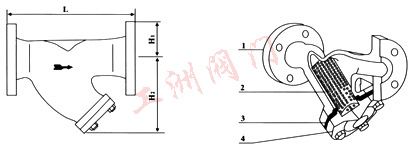

4、伸缩型特点：拉伸长度。最大位置可移伸100mm。有利于安装方便。提高工作效率。 三、主要零件部件材料表： 要主零件部件材料表 | Code
序号 | Parts
零件名称 | Materials
材料 | 1 | Bodv
阀体 | CarbonsteelStainlessSteel
碳钢、不锈钢 | 2 | Filter Core Net
滤芯网 | Stainless Steel
不锈钢 | 3 | Gasket
垫片 | Metal graphite
金属石墨 | 4 | Gauze Filter Cap
滤网盖 | CarbonsteeIStainlessSteel
碳钢、不锈钢 |
四、液化气过滤器技术参数表： Model
产品型号 | Nominal
Diameter(DN)
公称通径 | Connection
连接方式 | Nominal
Pressure fMPa)
公称压力 | Max．Allowable
TMP(℃)
最高允许温度 | External Dimensions(mm)外形尺寸 | L | H1 | H2 | YFG | 15―20
25 | Flange法兰 | 1.6―4.0 | 425 | 160
150 | 53
58 | 70
95 | YFG | 32 | Flange法兰 | 1.6―4．O | 425 | 1 80 | 73 | 120 | YFG | 40 | Flange法兰 | 1.6―4.0 | 425 | 200 | 75 | 1 35 | YFG | 50 | Flange法兰 | 1.6―4.0 | 425 | 230 | 80 | 1 65 | YFG | 65 | Flange法兰 | 1.6―4.0 | 425 | 270 | 93 | 1 80 | YFG | 80 | Flange法兰 | 1.6―4．O | 425 | 290 | 1 00 | 1 89 | YFG | 1 00 | Flange法兰 | 1.6―4.0 | 425 | 310 | 1 1 0 | 235 | YFG | 125 | Flange法兰 | 1.6―4.0 | 425 | 400 | 125 | 280 | YFG | 1 50 | Flange法兰 | 1.6―4.0 | 425 | 430 | 143 | 345 | YFG | 200 | Flange法兰 | 1.6―4．O | 425 | 500 | 170 | 410 | YFG | 250 | Flange法兰 | 1.6―4.0 | 425 | 590 | 203 | 610 | YFG | 300 | Flange法兰 | 1.6―4.0 | 425 | 650 | 230 | 690 | YFG | 350 | Flange法兰 | 1.6―4.0 | 425 | 700 | 255 | 780 |
订货须知：
一、①液化气过滤器产品名称与型号②液化气过滤器口径③液化气过滤器是否带附件二、若已经由设计单位选定公司的液化气过滤器型号，请按液化气过滤器型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
