一、产品［鸭嘴形柔性止回阀］概述：

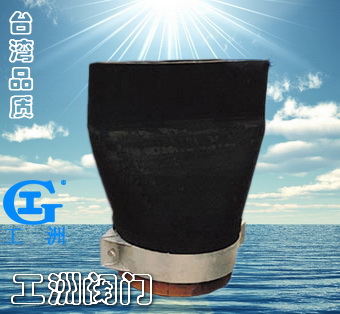

    XL-T(F・S)型橡胶排污止回阀，（西班牙称“鸭嘴形柔性止回阀”；美国称为“鸭嘴形橡胶平嘴阀”）是在西班牙ROSS阀门公司，美国红阀公司生产的基础上进行总结性、典范性、革命性再设计。更致力不断完善（鸭嘴形柔性止回阀）排污橡胶止回阀，而使该阀门的强度、韧性、密封性大大提高，该阀门没有任何活动组件，免任何维修。该阀门可以给直管、法兰管、水泥管、玻璃钢管配套，该阀门广泛用于海岸、沙滩、码头、水库、市政排洪、排污，可谓是环保绿色阀门，该阀门取代拍门止回阀，彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题。其优点如下:
工作性强，可提供高效，宁静且强有力的工作，无需外加任何能源装置，减少运行成本。
适用于一般工况及磨损或腐蚀介质的特种工况，如污水、污泥、泥浆等，独特的设计特点允许固体颗粒物须畅地通过阀门，甚至可以利用身的柔性将固体颗粒包裹住以保证密封。
防倒灌倒流效果好，利用橡胶本身的弹性及反向背压的作用，密封可靠，特别是新型弯曲形阀嘴，进一步增加密封性，减少渗漏量或无渗漏。
工作时通过内外压力差来自然地实现开启与闭合，是污蔑水，排放系统及管网系统的绝佳之选。
    XL-T(F・S)橡胶排污止回阀采用全橡胶材质，结构简单无腐蚀现象，无任何机械部件，不会引起淤积或杂质卡住等现象，降低维护成本。
XL-T(F・S)橡胶排污止回阀采用优质弹性橡胶材料，内量加强纤维的全橡胶结构的阀门产品，它根据受力分析和受力计算，针对不同工况，采用不同的设计机理，选用不同的橡胶配方，并按特殊工艺制作而成，其阀体本身特别柔韧，保证最大程度抗压的同时，确保水力损失最小，达到排放性与抗压性的完美统一。
XL-T(F・S)橡胶排污止回阀在水泵测试中进行水力测试，并可为用户提供精确的测试报告和性能曲线图。
XL-T(F・S)橡胶排污止回阀有套接式XL-T，法兰式XL-F，内置式XL-X等各种型号来供用选择，并根据用户提出的需求专门设计制作。
    XL-T(F・S)橡胶排污止回阀材质配方不同，海水，河水，江水，雨水，污水，化工废水等水体介质不同，防腐，耐老化程度不同，收材质不同。弹性橡胶材质及加强纤维采用进口原材料，从源头上保证了产品的质量，满足了客户各种需要。
各部分邵氏硬度不同，使用工况和安装要求不同，橡胶本身的硬软程度不一样，可用邵氏硬度表示，其中安装部分最大，承压部分次之，鸭嘴部分最软。
整体的刚性不同，根据正向排流的最小开启阻力和反向止逆的最大承受背压不同，设计的刚性不同。
内部结构不同，使用工况对出水喷流扩散不同，阀口随压力张开截面不同，内部结构设计时，两背面夹角不同，各部分组合尺寸不同。
XL-T(F・S)橡胶排污止回阀的最小正向开启压力应小于0.008Mpa，相当于8cm高水柱，并可在静态下开启，最低反向密封压力为0Mpa。
XL-T(F・S)橡胶排污止回阀弹性橡胶材料有多种以适用不同介质，纯天然橡胶具有良好的弹性，气密性强，大的伸长率，具有很大的拉伸强度，良好的加工工艺性能。适用于研磨性颗粒，弱性化学液体，温度华氏190度以内，氯丁橡胶具有优良的耐老化性能，优异的耐燃性能及优良的耐油，耐溶剂性能，适用于油脂，中强度化学物品，臭氧，脂肪及碳氟化合物，温度可达250℃。丁晴橡胶适用于各种碳氟化合物等中强度化学物，温度为200℃以下。氟橡胶适用于臭氧，油脂，化学溶剂，卤性碳氧化合物及氧氟。温度达400℃。
XL橡胶缓闭逆止阀可以防止洪水倒灌流入下水道和地下室，避免重大损失。XL橡胶缓闭逆止阀可以防止水位上涨时，洪水倒灌流入城市地表，污水处理厂排和涝泵站。

二、使用范围及现场：

1、适用于污水系统
XL―T（F・S）型橡胶排污止回阀可以防止洪水及污水倒灌流入下水道和地下室，避免重大损失。
2、适用于排放系统
XL―T（F・S）型橡胶排污止回阀可以防止水位上涨时，洪水倒灌流入城市地表，污水处理厂排涝泵站。
3、适用于堤坝排放
岩滩排放时，困扰拍门的问题是：石头垃圾的堵塞使拍门不能安全关闭或无法开启，在这些地区使用XL―T（F・S）型橡胶排污止回阀将会彻底解决这个问题。
4、适用于机场，高速公路排水
XL―T（F・S）型橡胶排污止回阀用于机场，高速公路大面积排水，有效防止倒流。
5、适用于污水池排放
XL―T（F・S）型橡胶排污止回阀可以防止污水从预埋池的一水段流入另一水段。在未经处理的污水中，该阀的正常运作不会受如塑料、树枝或丝织品等的影响。
6、气味阴隔
在管道内安装XL―T（F・S）型橡胶排污止回阀可阻止污水或有味流体的气味扩散，并可以随时排水。
7、适用于下水道排放
在多雨季节，防止从城市内河下水道灌到城市街道。
8、曝气系统
XL―T（F・S）型橡胶排污止回阀是市政，工厂曝气系统的理想选择。
9、适用于泵站系统
XL―T（F・S）型橡胶排污止回阀用于大型排水泵站，以防止水泵停机后倒流。全橡胶结构的XL―T（F・S）型橡胶排污止回阀可以防止海水的腐蚀，水头损失小。

三、鸭嘴形柔性止回阀性能参数：

公称通径(DN)
管子外径(DW)
型号(XL-T)
长度(L)
高度(H)
套入深度(C)
Dw
Do
100
108
108
XL100-100-F
158
100
40
114
114
150
159
159
XL150-140-F
270
200
50
168
168
200
219
219
XL200-255-F
320
255
50
250
273
273
XL250-260-F
360
265
75
300
325
325
XL300-325-F
450
325
115
350
377
377
XL350-425-F
560
425
115
400
426
426
XL400-525-F
650
525
135
450
480
480
XL450-625-F
750
625
150
500
530
530
XL500-725-F
850
725
200
600
630
630
XL600-825-F
950
825
200
700
720
720
XL700-925-F
1060
925
200
800
820
820
XL800-985-F
1200
1080
250
900
920
920
XL900-1025-F
1260
1250
250
1000
1020
1020
XL1000-1125-F
1450
1400
250
1200
1220
1220
XL1200-15250-F
1620
1550
250
1400
1420
1428
XL1400-1625-F
1720
1725
300
1600
1620
1628
XL1600-1950-F
2010
1950
350
1800
1820
1828
XL1800-2320-F
2280
2320
400
2000
2020
2030
XL2000-2650-F
2600
2650
450
