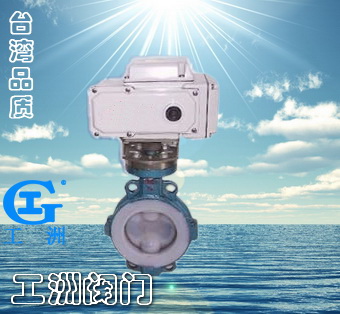

一、产品[电动调节碟阀]的详细资料： 产品型号：ZAJD型 产品名称：电动调节碟阀 产品特点：ZAJD型电动蝶阀有开关型和智能型二种，蝶阀与DTR执行机构配套，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前调节阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。 二、阀体： 公称通径：50－400mm
公称压力：PN1.0，1.6，2.5MPa
连接形式：法兰式按JB/T78－59 JB79－59对夹式法兰连接
材 料：HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 衬四氟
介质温度：常温型：-20oC～+200oC 散热型：-40oC～+450oC 三、阀内组件： 阀芯形式：阀板
流量特性：直线特性或等百分比特性
材 料：HT200 ZG25I 1Cr18Ni9Ti衬橡胶衬四氟乙烯 四、执行机构： 类型：可选用PS系列、3810、DTR系列电子式角行程执行机构。
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。 五、ZAJD型电动调节碟阀规格参数表： 公称通径DN
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 流量系数（Kv）
| 110 | 180 | 232 8 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 503 | 动作范围
| 0－90o | 允许压差△P
| 小于公称压力（1.6MPa） | 泄漏量Q
| 按GB/T4213－92，为Kv值的10-4 | 环境温度oC
| －20～60oC | 基本误差
| ±2.5% | 回差
| ±2.5% | 死区
| 1% | 可调范围
| 250:1 350:1 | 配用执行机构 | DTR―05 10PSQ101381RSA－05 | DTR― 20PSQ201381RSC－30 | DTR－40PSQ501381RSC－50 | DTR－60PSQ701 |

六、ZAJD971电动对夹式蝶阀尺寸： 公称通径DN
| L阀度
| H
| H1
| D2
| Z-фd
| D1
| L1
| L2 | 50
| 43
| 452
| 80/112
| 120/125
| 4-18
| 165
| 208
| 120 | 65
| 46
| 475
| 88/115
| 136/145
| 4-18
| 185
| 208
| 120 | 80
| 46/49
| 516
| 96/120
| 160
| 8-18
| 200
| 208
| 120 | 100
| 52/56
| 551
| 115/140
| 185
| 8-18
| 220
| 208
| 120 | 125
| 56/64
| 566
| 128/170
| 210
| 8-18
| 220
| 208
| 120 | 150
| 56/70
| 606
| 140/180
| 240
| 8-22
| 285
| 256
| 156 | 200
| 60/71
| 731
| 175/210
| 295
| 8-22
| 340
| 256
| 156 | 250
| 68/76
| 778
| 202/240
| 355
| 12-22
| 395/405
| 256
| 156 | 300
| 78/83
| 830
| 242/290
| 410
| 12-22
| 445/460
| 256
| 156 | 350
| 78/92
| 996
| 266/320
| 470
| 16-22
| 505/520
| 346
| 156 | 400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 | 156 |
注：表中数据XX/XX，“H1”为软密封/硬密封；“D1、D2”为压力1.0Mpa/1.6Mpa 七、ZAJD941电动法兰式蝶阀外形尺寸： 公称通径DN
| L阀厚
| H
| H1
| D2
| D1
| Z-фd
| L1
| L2 | 50
| 108 | 539
| 825/112
| 165
| 125
| 4-18
| 208
| 120 | 65
| 112
| 554
| 925/115
| 185
| 145
| 4-18
| 208
| 120 | 80
| 114
| 569
| 100/120
| 200
| 160
| 8-18
| 208
| 120 | 100
| 127
| 614
| 110/138
| 220
| 180
| 8-18
| 208
| 120 | 125
| 140
| 649
| 125/164
| 250
| 210
| 8-18
| 208
| 120 | 150
| 140
| 725
| 1425/175
| 285
| 240
| 8-22
| 256
| 156 | 200
| 152
| 835
| 170/208
| 340
| 295
| 8-22/2-22
| 256
| 156 | 250
| 165
| 890
| 1925/243
| 395/405
| 350
| 12-22/12-26
| 256
| 156 | 300
| 178
| 995
| 2225/283
| 445/460
| 400
| 12-22/12-26
| 256
| 156 | 350
| 190
| 1155
| 2525/310
| 505/520
| 460
| 16-22/16-26
| 346
| 156 | 400 | 216 | 1225 | 2825/340 | 565/580 | 515 | 16-26/16-30 | 346 | 156 |
注：表中数据XX/XX，“H1”列为软密封/硬密封；“D2、Z-?d”列表示压力1.0MPa/1.6MPa 八、型号编制说明： Z | A | J | D | 9 | 71 | F | 16 | P | G | 自控阀门 | 执行机构类型： | 位移 特征： | 阀门代号： | 传动形式： | 连接形式： | 密封面材料： | 公称 压力： | 阀体 材质： | 温度类型： | - | D：表示PS系列 | J：表示角行程 | Q：表示球阀 | 9：表示电动 | 41：表示法兰 | F：表示四氟乙烯 | 16：表示1.6MPa | C：表示碳钢 | G：表示中温型 | - | R：表示3810系列 | S：表示直行程 | D：表示碟阀 | 6：表示气动 | 11：表示丝扣 | H：表示金属硬密封 | 25：表示2.5MPa | P：表示不锈钢 | 常温省略 | - | A：DTR系列 | - | V：表示V形球阀 | - | 71：表示对夹式 | - | 40：表示4.0MPa | R：表示316 | - | | - | - | - | - | - | - | - | 64：表示6.4MPa | F46：表示阀体衬四氟 | - |
订货须知：
一、①ZAJD型电动调节碟阀产品名称与型号②ZAJD型电动调节碟阀口径③ZAJD型电动调节碟阀是否带附件二、若已经由设计单位选定公司的ZAJD型电动调节碟阀型号，请按ZAJD型电动调节碟阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
