一、产品[通用电磁阀(德国技术)]的详细资料:

产品型号:ZCB

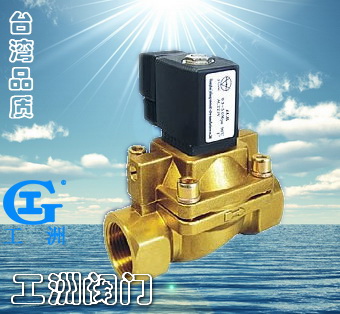

产品名称:通用电磁阀(德国技术)

产品特点:性能特点德国技术 欧洲造型 蝶式活塞 太空原理三维密封 严防泄漏 导向启闭 避免故障任意安装 操作方便 精密铸造 外观美观 通用电磁阀价格,通用电磁阀厂家,通用电磁阀报价。

二、应用范围:

船舶重工、石油化工、电力装备、医药设备、工业炉窑、干燥设备、消防设备、暖通空调、清洗设备、电镀涂装、食品工业、真空管路、水厂虹吸系统等。

三、主要技术参数:

原理结构:分步直动活塞型、先导活塞型
控制方式:常闭式、常开式
流体范围:气、水、油、蒸汽、燃气、制冷剂、腐蚀性流体等
流体温度:-200~350℃
密封材料:NBR、PTFE、FKM(特制:硅胶)
阀体材质:铸铁(略)、304不锈钢(特制:316)
介质粘度:小于50CSt(大于时需定制)
防护性能:防水、防爆、防腐、IP65
标准电压:AC220V、DC24V (其它可特制)
(DC3~127V AC36~380V)
特殊功能: E防爆型(防爆等级dⅡCT5);
S手动功能;
X信号反馈;
T定时开关;
N止回功能;

解析图

四、ZCB高压电磁阀(德国技术)铸铁体规格尺寸:

型号

管接 (mm)

法兰 (mm)

压力(MPa)

内螺纹

法兰接口 (mm)

ZCB-20

105×135

----

≤6.0

G3/4″

----

ZCB-25

105×135

128×160

G1″

Φ85-4-Φ14

ZCB-32

120×150

150×200

G5/4″

Φ100-4-Φ14

ZCB-40

143×170

157×220

G3/2″

Φ110-4-Φ16

ZCB-50

155×180

175×230

G2″

Φ125-4-Φ16

ZCB-65

----

235×270

----

Φ145-4-Φ17

ZCB-80

----

270×280

----

Φ160-4-Φ17

ZCB-100

----

300×310

----

Φ180-8-Φ17

ZCB-150

----

440×390

----

Φ240-8-Φ22

ZCB-200

----

580×450

----

Φ295-8-Φ22

五、ZCB高压电磁阀(德国技术)不锈钢阀体规格尺寸:

型号

管接(mm)

法兰(mm)

压力 (MPa)

螺纹(″)

法兰(mm)

ZCB-8

55×90

----

≤6.0

G3/8

----

ZCB-10

55×90

----

G3/8

----

ZCB-15

65×100

----

G1/2

----

ZCB-20

80×120

----

G3/4

----

ZCB-25

95×130

105×155

G1

Φ85-4-Φ14

ZCB-32

115×145

125×165

G11/4

Φ100-4Φ14

ZCB-40

128×160

140×180

G11/2

Φ110-4Φ15

ZCB-50

145×175

154×200

G2

Φ125-4Φ15

ZCB-65

----

200×240

-----

Φ145-4Φ17

ZCB-80

----

220×280

-----

Φ160-4Φ17

ZCB-100

----

260×300

------

Φ180-8Φ17

注:1、流体若含有杂质,应在电磁阀前端管路上安装过滤阀(滤网≥60目),且无凝固或结晶现象。
2、特殊阀可定制,最大可制DN1000(mm)。

订货须知:
一、①ZCB高压电磁阀(德国技术)产品名称与型号②ZCB高压电磁阀(德国技术)口径③ZCB高压电磁阀(德国技术)是否带附件二、若已经由设计单位选定公司的ZCB高压电磁阀(德国技术)型号,请按ZCB高压电磁阀(德国技术)型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,
