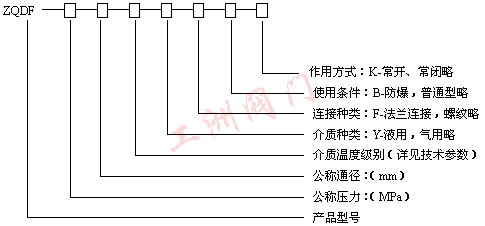

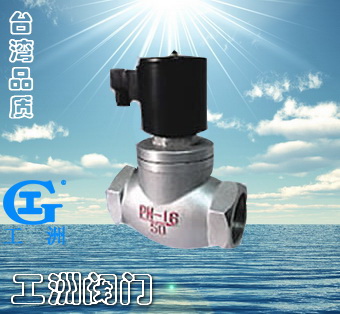

一、产品[蒸汽电磁阀]的详细资料: 产品型号：ZQDF 产品名称：蒸汽电磁阀 产品特点：ZQDF（Y）系列蒸汽（液用）电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中温度、流量、压力等参数进行自动调节或远程控制。蒸汽电磁阀,电磁阀。 本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。 二、型号规格说明：
三、技术参数： 型号 参数 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y | 公称压力（MPa） | 1.6 | 工作压差（MPa） | DN15-50 | 0～1.6 | DN65-100 | 0.05～1.6 | 介质种类 | 煤气、 空气等 | 饱和 蒸汽 | 过热蒸汽或高温气体 | 水油 液体 | 热水 | 高温 水、油 | 介质温度℃（mm） | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 | 使用电压 | AC220V其余规格可作特殊订货 | 使用寿命 | 按JB/T7352-92规定 | 泄漏量（ml/min） | 按JB/T7352-92・F规定 | 功耗（VA） | 50 |

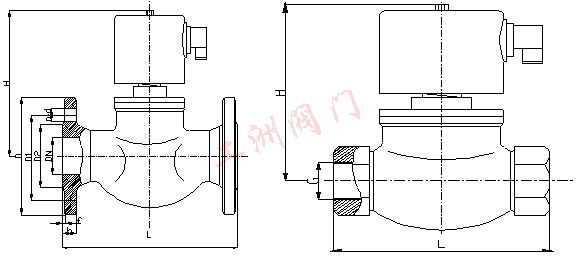

四、ZQDF蒸汽电磁阀安装尺寸： 公称通径 DN | 内螺纹连接 | 法兰连接 | 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | H | L | G | H | L | D | D1 | D2 | b | f | n-d | 15 | 153 | 92 | 1/2 | 153 | 130 | 96 | 65 | 46 | 14 | 2 | 4 -Φ14 | 20 | 153 | 92 | 3/4 | 153 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 | 25 | 153 | 110 | 1 | 153 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 | 32 | 176 | 120 | 11/4 | 176 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 | 40 | 176 | 140 | 11/2 | 176 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 | 50 | 192 | 162 | 2 | 192 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 | 65 | - | - | - | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4 -Φ18 | 80 | - | - | - | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8 -Φ18 | 100 | - | - | - | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8 -Φ18 |
订货须知：
一、①ZQDF蒸汽电磁阀产品名称与型号②ZQDF蒸汽电磁阀口径③ZQDF蒸汽电磁阀是否带附件二、若已经由设计单位选定公司的ZQDF蒸汽电磁阀型号，请按ZQDF蒸汽电磁阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
