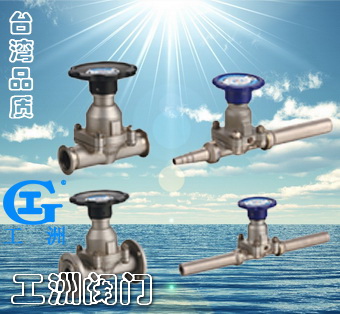

GM系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即 一端焊接，另一端插入)。 阀门适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa) 105～1.3x10-4 阀门漏率(Pa.L/S) ≤1.3x10-4 介质温度（℃） -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶) 安装位置 任意

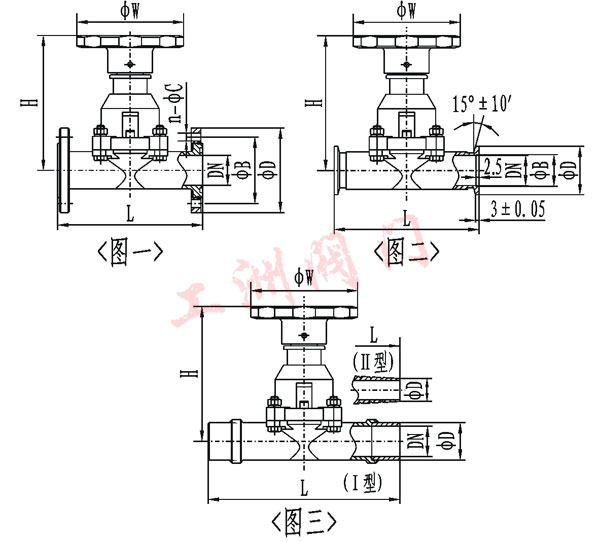

(图一)活套法兰连接及外形尺寸

型号 通径(DN) ΦD ΦB ΦW H L n-ΦC 法兰标准 GM-10 10 46 36 55 75 75 4-Φ6 JB919 GM-25 25 70 55 90 115 120 4-Φ7 GB/T6070 GM-40 40 100 80 100 132 150 4-Φ9 GM-50 50 110 90 100 157 180 4-Φ9

(图二)快卸法兰(KF)连接及外形尺寸

型号 通径(DN) ΦD ΦB ΦW H L 法兰标准 GM-10/KF 10 30 12.2 55 75 75 GB4892 GM-25/KF 25 40 26.2 90 115 100 GM-40/KF 40 55 41.2 100 132 150 GM-50/KF 50 75 52.2 100 157 180 /

(图三)焊接式连接及外形尺寸

型号 通径(DN) ΦD ΦW H L GM-10-H(Ⅰ) 10 19 55 75 150 GM-25H(Ⅰ) 25 32 90 115 200 GM-40H(Ⅰ) 40 45 100 132 240 GM-50H(Ⅰ) 50 57 100 157 240 GM-10H(Ⅱ) 10 9 55 75 150 GM-25H(Ⅱ) 25 19 90 115 200

注：Ⅰ型为两端焊接 Ⅱ型为一端焊接，另一端插入
