一、工洲牌电动塑料球阀特性：
工作温度: 0℃ 至 +60℃

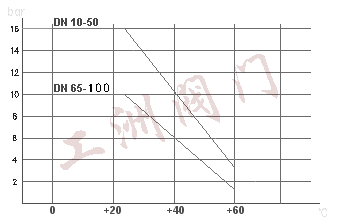

工作压力：见图
流体范围: 食品工业、石化和与聚氯乙烯相匹配的各种流体。
连接: 内螺纹 DIN/ISO228/1; 焊接 ISO727 UNI7442/75

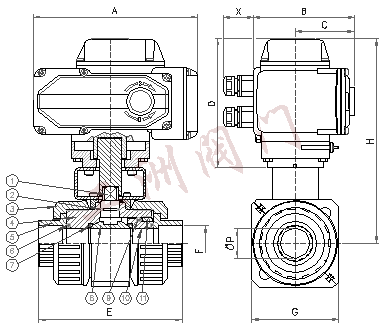

| 阀门材料 |
| 1) 轴 Shaft |
聚氯乙烯 PVC |
| 2) O环 O-Ring |
三元乙丙橡胶 EPDM |
| 3) 环型螺母 Ring nut |
聚氯乙烯 PVC |
| 4) 阀体 Body |
聚氯乙烯 PVC |
| 5) 端口 End |
聚氯乙烯 PVC |
| 6) O环 O-Ring |
三元乙丙橡胶 EPDM |
| 7) 球体密封 Ball sealing |
聚四氟乙烯 P.T.F.E. |
| 8) 球体 Ball |
聚氯乙烯 PVC |
| 9) O环 O-Ring |
三元乙丙橡胶 EPDM |
| 10) 球体密封支架 Ball sealing support |
聚氯乙烯 PVC |
| 11) 环 Ring |
聚氯乙烯 PVC |
| 尺寸表 |
| "螺纹"订货号 |
M61116F03 |
M61116F04 |
M61116F05 |
M61116F06 |
M61116F07 |
M61116F08 |
M61116F09 |
M61116F10 |
| “焊接”订货号 |
M61316F83 |
M61316F84 |
M61316F85 |
M61316F86 |
M61316F87 |
M61316F88 |
M61316F89 |
M61316F90 |
| DN |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
| 内螺纹尺寸 |
mm. |
3/8" |
1/2" |
3/4" |
1" |
1"1/4 |
1"1/2 |
2" |
2"1/2 |
| 焊接管 |
mm. |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
75 |
| 通径 |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
| A |
mm. |
207,5 |
207,5 |
207,5 |
207,5 |
207,5 |
207,5 |
207,5 |
207,5 |
| B |
mm. |
122,5 |
122,5 |
122,5 |
122,5 |
122,5 |
122,5 |
122,5 |
122,5 |
| C |
mm. |
68 |
68 |
68 |
68 |
68 |
68 |
68 |
68 |
| D |
mm. |
163,5 |
163,5 |
163,5 |
163,5 |
163,5 |
163,5 |
163,5 |
163,5 |
| X |
mm. |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
| E "filetta至" |
mm. |
103 |
112 |
122 |
130 |
152 |
157 |
187 |
236 |
| E "DAincollare" |
mm. |
103 |
103 |
115 |
127 |
145 |
164 |
199 |
235 |
| G |
mm. |
63 |
63 |
73 |
90 |
104 |
112 |
135 |
154 |
| H |
mm. |
225,5 |
225,5 |
230,5 |
239 |
246 |
250 |
271,5 |
322,5 |
| T. of cycle 50/60 Hz |
s. |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
| 重量 |
Kg. |
5,6 |
5,7 |
5,8 |
6 |
6,3 |
6,5 |
7,3 |
7,8 |
