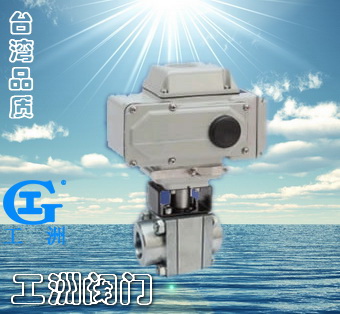

电动高压螺纹球阀-上海工洲阀门台湾品质

一、主要零件材料：

零件名称阀体球体阀杆密封圈

Q911N-100C
Q911N-160C
Q911N-320C
35/45 1Cr18 1Cr18Ni9Ti 尼龙

Q911N-100P
Q911N-160P
Q911N-320P 304/1Cr18Ni9Ti 304/1Cr18Ni9Ti

Q911N-100R
Q911N-160R
Q911N-320R 316/1Cr18Ni12Mo2Ti 316/1Cr18Ni9Ti

二、工洲牌电动高压螺纹球阀美标主要尺寸 600Lb 900Lb ：

口径	d	L	L1	H	W	D	L3
口径	流量	总长	中段瓣总长	中心高度	手柄长度	半插口	有效长度
NPT3/8"	10	100	60	62	150	1280	10
NPT1/2"	14	100	60	65	150	21.85	10
NPT3/4"	19	140	80	74	180	27.30	13
NPT1"	24	140	80	80	180	34.05	13
NPT11/4"	31	160	90	95	255	42.80	13
NPT11/2"	39	180	100	98	255	48.80	13
NPT2"	48	200	110	108	255	61.35	16
NPT21/2"	63	-	-	-	-	74.20	16
NPT3"	78	-	-	-	-	90.15	16
NPT4"	98	-	-	-	-	115.80	19

采用：ASME、B16.11-1991标准

三、国标主要尺寸：

公称通径	Q911N-100/160、Q911N-100/160P						Q911N-320、Q911N-320P
	管螺纹	尺寸(mm)					管螺纹	尺寸(mm)
	管螺纹	d	L	H	W	E	管螺纹	H	W	SW	L
6	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	1 1 /4	25	120	64.5	146	60	1 1 /4	115	300	70	120
40	1 1 /2	32	130	76	254	65	1 1 /2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150

◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证

服务体系：
◇、免费保修一年，终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易

质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是保证质量的重中之重，故我公司从以下两方面进行把关。
◇、我公司设采购部同时，多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。

运营体系：
◇、高效内部成本控制，减少了开支，让利于客户 ◇、充足的备货，缩短了交货期

〖〖我公司是阿里巴巴诚信通老会员，欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗

订货须知：
一、①电动高压螺纹球阀产品名称与型号②电动高压螺纹球阀口径③电动高压螺纹球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的电动高压螺纹球阀型号，请按电动高压螺纹球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
感谢您访问我们的网站【http://www.gggzzz.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
