一、产品[气动隔膜阀]的详细资料：
产品型号：EG6K41J

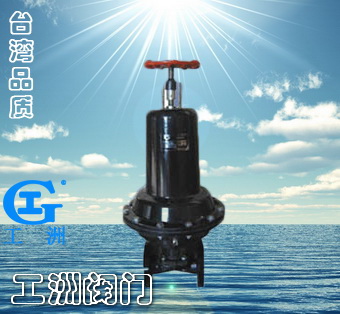

产品名称：常开型气动隔膜阀
产品特点：EG6K41J衬胶气动隔膜阀,常开型气动隔膜阀设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

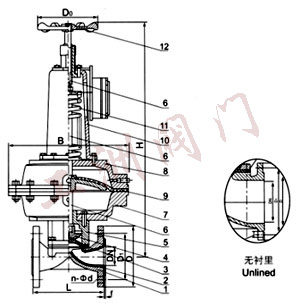

部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．下阀杆 6．阀盖 7．气缸 8．气动薄膜 9．弹簧 10．气缸盖
11．上阀杆 12．手轮
二、用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢手轮：铸铁
四、测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
五、工洲牌EG6K41J常开气动隔膜阀主要连接尺寸：
|
DN |
公称压力
MPa |
工作压力
MPa |
L
mm |
D
mm |
D1
mm |
n-Фd
mm |
f
mm |
H
mm |
D0
mm |
B
mm |
代号
ES |
气源压力
MPa |
气源接头
MPa |
耗气量
cm3 |
质量
Kg/kilos |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-13.5 |
2 |
|
|
|
|
|
|
|
|
|
20 |
117 |
105 |
75 |
4-13.5 |
2 |
343 |
140 |
168 |
68 |
0.3 |
1/8 |
163.87 |
6.3 |
|
25 |
127 |
115 |
85 |
4-13.5 |
2 |
345 |
140 |
168 |
68 |
0.3~0.4 |
1/8 |
196.65 |
7.3 |
|
32 |
146 |
140 |
100 |
4-17.5 |
2 |
363 |
140 |
260 |
68 |
0.3~0.4 |
1/8 |
229.4 |
8.3 |
|
40 |
159 |
150 |
110 |
4-17.5 |
2 |
430 |
140 |
260 |
69 |
0.3~0.4 |
1/4 |
1458.7 |
14.3 |
|
50 |
190 |
165 |
125 |
4-17.5 |
2 |
575 |
140 |
260 |
70 |
0.3~0.4 |
1/4 |
3162.7 |
256 |
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-17.5 |
2 |
588 |
140 |
260 |
70 |
0.3~0.4 |
1/4 |
3243 |
30.8 |
|
80 |
254 |
200 |
160 |
8-17.5 |
2 |
769 |
165 |
425 |
71 |
0.4~0.5 |
3/8 |
6636.8 |
64.9 |
|
100 |
305 |
220 |
180 |
8-17.5 |
2 |
816 |
280 |
425 |
71 |
0.4~0.5 |
3/8 |
6948 |
70.3 |
|
125 |
356 |
250 |
210 |
8-17.5 |
3 |
820 |
280 |
425 |
71 |
0.4~0.5 |
3/8 |
7374.2 |
80.7 |
|
150 |
406 |
285 |
240 |
8-22 |
3 |
920 |
280 |
549 |
72 |
0.5 |
3/8 |
10652 |
131.2 |
|
200 |
0.6 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
1010 |
280 |
549 |
72 |
0.6 |
3/8 |
16715 |
212 |
|
250 |
635 |
395 |
350 |
12-22 |
5 |
|
|
|
|
|
|
|
|
注：1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。 2. 气动阀门的反馈信号采用无触点传感技术。
3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
4. 当气源发生故障时，可操作手轮使阀门开启。
