产品名称：

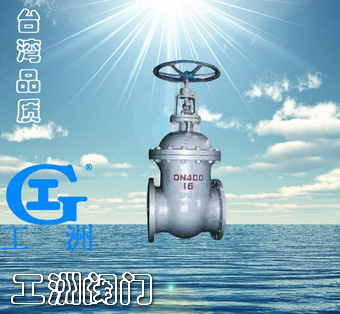

暗杆楔式闸阀

产品型号：

Z45H

产品口径：

DN50-700

产品压力：

0.6~6.4Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

暗杆楔式闸阀主要外形尺寸

公称通径
Dg(mm) 尺寸（mm）重量
(kg)

L D D1 D2 b z-φd H D0

50 180 160 125 100 20 4-18 345 180 17

65 195 180 145 120 376 180 20

80 210 195 160 135 22 4-18 417 200 27

100 230 215 180 155 8-18 460 200 50

125 255 245 210 185 24 8-18 525 240 70

150 280 280 240 210 8-23 567 240 95

200 330 335 295 265 26 8-23 705 320 150

250 380 390 350 320 28 8-23 800 320 200

300 420 440 400 368 12-23 886 400 280

350 450 500 460 428 30 16-23 968 400 360

400 480 565 515 482 32 16-25 1090 500 500

450 510 615 565 532 20-25 1175 500 590

500 540 670 620 585 34 20-25 1414 720 680

600 600 780 725 685 36 20-30 1593 720 951

700 660 895 840 800 40 24-30 1812 800 1950
