ZZYW型自力式差压调节阀概述:
ZZYW型自力式微压、差压调节阀是一种无需外加能源,利用被控介质自身能量当动力源,引入执行机构膜室产生推力,控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件:用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节:用于各种油品、化学品、液体储罐气封。
主要技术参数:
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
公称压力(MPa) |
1.0 1.6 |
固有流量特性 |
快开 |
保证调压阀正常工作 的最小压差P(MPa) |
≥0.01 |
压力分段范围 (KPa) |
0.5~6 5~10 9~15 12~19 18~25 22~30 28~35 32~40 38~50 48~60 58~72 70~100 |
工作温度℃ |
≤80 |
适合介质 |
气体、蒸汽、低粘度液体 |
法兰尺寸、型式 |
PN10、16、GB9113-88凸式 或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) |
结构长度 |
按GB12221-89标准 |
主要性能指标:
控制精度% |
±10 |
允许泄 漏量 |
硬密封(L/H) |
单座(Ⅳ级):≤10-4阀额定容量:双座(Ⅱ级)、≤5×10-3×阀额定容量 |
软密封 (ml/min) |
DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 |
应用实例

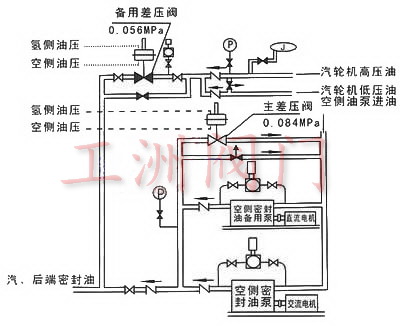

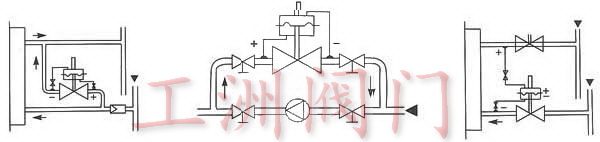

A.氢冷发电机组密封油系统 B.差压调节阀用于物料循环回路流量控制
C.风机加热系统循环风量控制 E.泵旁路调节 D.两种气体流量的配比控制
许用介质与温度的关系:
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
A |
压力调节范围 (Kpa) |
0.5~30 |
φ394 |
28~50 |
φ308 |
φ394 |
48~100 |
φ308 | 外形尺寸
公称通径 DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
法兰距离L |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
执行器宽K |
395 |
总高度H |
456 |
465 |
470 |
470 |
480 |
490 |
490 |
510 |
导压管接口螺纹 |
M16×1.5 |
重量Kg |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
阀门主要零件及推荐使用温度范围:
零件名称 |
材料 |
温度范围 |
阀体、阀盖 |
HT200 |
-20~200℃ |
ZG230-450 |
-40~450℃ |
ZG1Cr18Ni9Ti |
-250~550℃ |
ZG0Cr18Ni12Mo2Ti |
-250~550℃ |
阀芯、阀座 |
1Cr18Ni9Ti |
-250~550℃ |
0Cr18Ni12Mo2Ti |
-250~550℃ |
(增强)聚四氟乙烯 |
-20~200℃ |
司太莱合金堆焊 |
-250~550℃ |
压力平衡元件 |
波纹管 |
18Ni12Mo2Ti |
-160~300℃ |
弹簧 |
18Ni12Mo2Ti |
-160~250℃ | |
