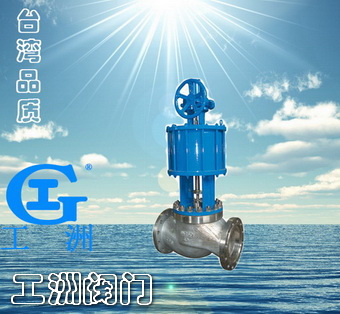

ZSPC气动活塞式切断阀概述:
ZSP NC型气动活塞常温、中温切断阀,由气动活塞执行机构和切断机械组成。按阀芯密封面材料可分硬密封和软密封:按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质,要求快速严密关闭、快速放空的自动控制系统中。
技术参数和性能 一、型号、规格
型号
|
常温型
硬密封
|
常温型
软密封
|
中温型
硬密封
|
常温型硬密
封带手轮
|
常温型软密封带手轮
|
中温型硬密封带手轮
|
型
号
|
ZSP NC1-(16/64)B K
|
ZSP NC2-(16/64)B K
|
ZSP NC1-(40/64)B KG
|
ZSPC1-(16/64)B K
|
ZSPC2-(16/64)B K
|
ZSPC1-(40/64)B K
|
规格
|
DN20-200
|
二、主要技术参数和性能指标 1、 切断机构主要技术参数
公称压力mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
阀座直径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
额定流量系数Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
125
|
260
|
350
|
540
|
公称压力MPa
|
1.6;4.0;6.4
|
行程mm
|
10
|
16
|
25
|
30
|
40
|
60
|
流量特性
|
快开
|
介质温度℃
|
软密封:-40~150(常温型);硬密封:-40~200(常温型)、-40~450(中温型)
|
法兰尺寸、型式
|
PN16按JB78-59光滑式;PN40、64按JB/T79.2-94凹式
|
阀体材质
|
ZG230-450;ZG1Cr18NI9 Ti;ZG0Gr18N12Mo2Ti
|
阀座、阀芯材质
|
1Cr18NI9;0Cr18Ni12Mo2Ti
|
上阀盖型式
|
普通式(常温型);热片式(中温型)
|
注
可提供GB、ANSI、JP、JIS、DIN等法兰结构型式,法兰距离可根据用户需要确定。 2、执行机构主要技术参数与切断机构匹配关系
公称通径mm
|
执行机构型号
|
气缸直径mm
|
行程mm
|
进气孔螺纹
|
备注
|
常温型
|
中温型
|
常温型
|
中温型
|
常温型
|
中温型
|
ZSP:单作用 ZSP:双作用
|
20
|
ZSPA B-1
|
ZSPA B-1
ZSN-1
|
150
|
150
|
10
|
M16×1.5
|
M16×1.5
|
25
|
40
|
ZSPA B-2
ZSN-1
|
200
|
16
|
50
|
65
|
ZSPA B-2
|
ZSPA B-3
ZSN-2
|
200
|
300
|
25
|
M20×1.5
|
80
|
100
|
30
|
150
|
ZSPA B-3
|
ZSPA B-4
ZSN-3
|
300
|
400
|
40
|
M20×1.5
|
M24×2
|
200
|
60
|
3、性能指标:
公称压力mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
阀座直径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
软密封泄漏量
|
水试
△P=△Pmax mlmin
|
0
|
气试
△P=0.35MPa 气泡数/min
|
1
|
1
|
2
|
3
|
4
|
6
|
11
|
18
|
27
|
45
|
硬密封泄漏量
|
水试MPa
|
4.0
|
3.0
|
ml/min
|
0.24
|
0.30
|
0.38
|
0.48
|
0.60
|
0.78
|
0.96
|
1.2
|
1.125
|
1.35
|
1.8
|
气试
△P=0.35MPa ml/min
|
23.3
|
29.2
|
37.3
|
46.7
|
58
|
75.8
|
93.3
|
116.7
|
145.8
|
175
|
233.3
|
切断时间S
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
额定行程偏差%
|
±6
|
4、允许压差:
公称通径mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
气缸直径mm
|
150
|
200
|
300
|
400
|
气
源
压
力
KPa
|
500
|
允
许
压
差
|
整机
气关式
|
流开
|
4.0
|
4.0
|
2.6
|
2.2
|
3.8
|
2.6
|
2.0
|
1.95
|
1.59
|
流关
|
4.0
|
4.0
|
4.0
|
3.1
|
3.1
|
3.2
|
1.6
|
2.0
|
1.63
|
整机气开式
|
流开
|
4.0
|
3.0
|
2.1
|
1.7
|
1.7
|
1.1
|
0.9
|
0.52
|
0.43
|
流关
|
4.0
|
4.0
|
4.0
|
4.0
|
4.0
|
3.6
|
2.7
|
3.4
|
2.2
|
外形尺寸:
公称通径DN
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
L
|
PN
MPa
|
1.6
|
194
|
197
|
235
|
267
|
292
|
317
|
368
|
500
|
635
|
4.0
|
650
|
6.4
|
206
|
210
|
251
|
286
|
311
|
337
|
394
|
520
|
650
|
H
|
65
|
70
|
85
|
90
|
100
|
105
|
125
|
170
|
205
|
不带手轮
|
H1
|
常温型
|
445
|
455
|
485
|
485
|
605
|
605
|
620
|
962
|
988
|
中温型
|
596
|
606
|
636
|
636
|
770
|
770
|
785
|
1178
|
1226
|
带手轮
|
H1
|
常温型
|
630
|
640
|
670
|
670
|
790
|
790
|
805
|
1087
|
1113
|
中温型
|
781
|
791
|
821
|
821
|
955
|
955
|
970
|
1303
|
1351
|
H2
|
160
|
160
|
160
|
160
|
160
|
160
|
270
|
270
|
270
|
H3
|
220
|
220
|
220
|
220
|
220
|
220
|
390
|
390
|
390
| |
