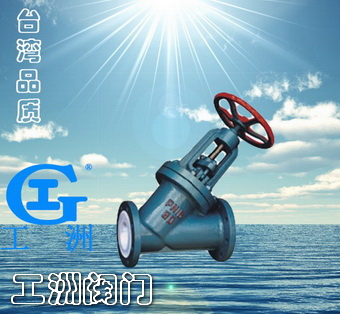

衬里直流截止阀概述：

衬里直流截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面 ，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降 旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
       “衬里直流截止阀”只适用于全开和全关，不 允许作调节和节流。 “衬里直流截止阀” 属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不 泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力 所产生的推力，关“衬里直流截止阀” 的力比开“衬里直流截止阀 ”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

衬里直流截止阀性能规范：

公称压力 Nominal pressure PN1.6MPa 强度试验(Ps) Shell test 密封耐压 Seal pressure PN1.6MPa 阀体耐压 body pressure PN2.4MPa 工作压力 working pressure PN1.6MPa 使用温度 working temperature J45F2-1.6 -50°C-+120°C J45F46-1.6 -50°C-+120°C 适用介质 Suitable medium 强腐蚀性介质 Strong corrosive medium

衬里直流截止阀主要零件材料： 名称 Name 材料 Material 阀体 Body ZG25II外壳内衬F46或衬F2或PFA 阀盖 Bonnet ZG25IIF46或衬F2或PFA 阀瓣 Disc 优炭钢衬包F46或衬F2或PFA 阀杆 Stem 优炭钢 填料 Packing F4U形圈 填料压盖 Gland flange ZG25II 阀杆螺母 Stem nut ZHMn58-2-2 定位螺母 Adjusting nut HT200 垫片 Gasket F4 手轮 Handwheel HT200

衬里直流截止阀主要外形尺寸和连接尺寸： 公称通径 DN(mm) 主要外形尺寸和连接尺寸 Main outline dimensions and connection dimensions L D D 1 D 2 b f d z D 0 H H 1 25 160 115 85 65 18 3 14 4 100 220 236 32 180 135 100 78 18 3 18 4 120 251 273 40 200 145 110 85 20 3 18 4 140 283 306 50 230 160 125 100 20 3 18 4 160 316 344 65 290 180 145 120 22 3 18 4 180 353 383 80 310 195 160 135 22 3 18 8 200 437 479 100 350 215 180 150 24 3 18 8 240 479 529 125 400 245 210 180 26 3 18 8 280 542 608 150 480 280 240 210 28 4 23 8 320 605 680 200 600 335 295 265 30 4 23 12 360 650 755
