产品名称：

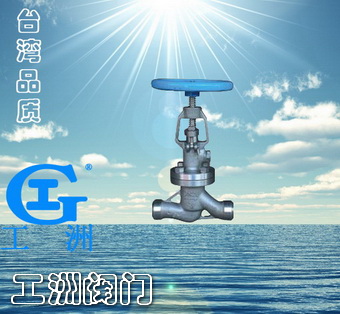

真空截止阀

产品型号：

NKJ61型

产品口径：

DN10-150

产品压力：

0.6~6.4Mpa

产品材质：

铸铁、铸钢、不锈钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

真空截止阀主要结构特点及用途：

1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

NKJ61型阀门主要性能规范：

产品类型 Product type	壳体强度试验/MPa Sheli strangth test	上密封试验/MPa Back seal test	密封试验/MPa Seal test	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

·主要零件材料 Material for Main Parts

零件名称
Part name 阀体、阀盖 Body Bonnet 阀杆
Valve Stem

阀瓣 Disc
密封面
Sealing face 阀杆螺母
Yokenut 填料
Packing 紧固件
Fasteher

NKJ61H-C型 25或WCB 铬不锈钢
Crstain
mless
teel 铬不锈钢
Crstain
mless
steel

H：合金钢
H：alloy steel

铝青铜
AI
bronze

膨胀复合石墨
Expanding
compound
graphlte
优质碳钢
High-grade
carbon
steel

NKJ61Y-l型铬钼钢
Cr.Mo steel 20CrlM01vA 或38CrMoAlA 12CrlMo 1VA Y：硬质合金
Y:oarbide alloy

铬钼钢
Cr.Mo steel

·真空隔离截止阀

·主要尺寸及重量 Main dimensions and weight

公称通径
DN/mm
Nominal
diameter 公称压力
PN/MPa
Nominal
pressure

主要外形尺寸和连接尺寸/mm
Main extemal and connectingd mensions

L H D D0 D1 L1 α W

1O 4.0 130 245 36 11 18.4 1O - 120

15 130 245 36 16 22.5 1O - 120

20 150 265 44 21 28.5 11 - 160

25 160 270 48 26 34.5 12 - 200

32 180 285 48 34 - - 37^o30’ 200

40 200 320 55 40 - - 37^o30’ 240

50 230 365 64 48 - - 37^o30’ 320

65 290 41O 82 66 - - 37^o30’ 300

80 31O 430 95 78 - - 37^o30’ 300

100 350 470 117 1OO - - 37^o30’ 350

125 400 500 143 126 - - 37^o30’ 350

150 480 533 167 150 - - 37^o30’ 400

1O 6.4 130 245 36 1O 18.4 1O - 120

15 130 245 36 15 22.5 1O - 120

20 150 265 44 20 28.5 11 - 160

25 160 270 48 25 34.5 12 - 200

32 180 280 48 33 - - 37^o30’ 200

40 200 320 55 39 - - 37^o30’ 240

50 230 365 64 48 - - 37^o30’ 320

65 290 41O 82 65 - - 37^o30’ 320

80 31O 430 95 76 - - 37^o30’ 360

100 350 470 117 98 - - 37^o30’ 400

125 480 500 143 123 - - 37^o30’ 400

150 480 533 167 148 - - 37^o30’ 500

1O 10.O 130 245 36 1O 18.4 1O - 120

15 130 245 36 14 22.5 1O - 120

20 150 265 44 20 28.5 11 - 160

25 160 270 48 25 34.5 12 - 200

32 180 285 48 32 - - 37^o30’ 200

40 200 320 55 38 - - 37^o30’ 240

50 230 355 64 48 - - 37^o30’ 320

65 290 41O 82 63 - - 37^o30’ 320

80 31O 430 95 74 - - 37^o30’ 360

1OO 350 470 117 97 - - 37^o30’ 400

125 400 500 143 123 - - 37^o30’ 400

150 480 533 167 148 - - 37^o30’ 500
