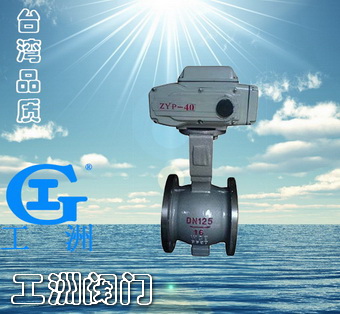

电动调节球阀概述：

电动调节球阀是一种直角回转结构的高级控制阀，其由回转型角行程电子式电动执行器和V型阀结构组成，以电源电压为动力，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节和二位开关控制。Ｖ型球阀阀芯设计成带有特殊形状的Ｖ型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动控制系统。
相关参数

电动调节球阀产品特点：
1、电动V型球阀以AC220V、AC380V或DC24V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。
2、角行程电子式电动执行机构是V型阀的驱动装置，它以电源电压作动力，接受统一标准信号（4-20mA、0-10mA或1-5VDC），将此转变成与输入信号相对应的位移，改变阀芯的旋转角度（0-90°任意角度），因此一定的输入信号对应一定的转角，实现比例动作。二位开关式接受AC220V或AC380V作动力，通过电机正反转实现开关动作，并同时输出阀位指示信号。
3、具有出色的调节特性：Ｖ型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此Ｖ型阀可以在广幅的变化范围内提供精确的控制。
4、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
5、Ｖ型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
6、最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
7、金属阀座的优越密封性：Ｖ型阀采用弹性可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10--5×额定流量系数。
8、超强的剪切能力：Ｖ型阀采用金属硬密封结构时，Ｖ型阀芯及金属阀座在回转过程中Ｖ型缺口与阀座产生一个强大的剪切力，能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。

电动执行器
   CR型、HQ型或PSQ型角行程全电子式电动执行机构是电动V型调节阀的驱动装置，采用一体化结构设计，它以AC220V电源电压作动力，直接接受统一标准信号（4-20mA、0-10mA或1-5VDC、0-10VDC），将此转变成与输入信号相对应的位移，以角度位移（0~90°）运动,改变阀芯的开度，因此一定的输入信号对应一定的位置开度，实现比例动作。二位开关式接受AC220V或AC380V作动力，通过电机正反转实现开关动作，并同时输出阀位指示信号是一种高精度、高性能、高可靠性类产品。

电动调节球阀主要零件材料及适用温度、介质

材料\材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	球体	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯 对位聚苯 硬质合金钢
	填料	聚四氟乙烯 柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸碱类	醋酸类
	适用温度	-28℃ - 500℃

电动调节球阀执行标准：

设计制造标准	法兰尺寸标准	结构长度标准	检验试验标准
GB/T12237-89	JB/T79-94HG20592	GB12221-89	GB/T13927-89JB/T9092-99
API6D	ANSIB16.5	ANSIB16.10	JB/T9092-99
JPI7S-48	JISB2212~2214	JISB2002	API598

电动调节球阀技术参数和性能指标：

公称通径D（mm）		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Cv		32	43	78	90	160	250	360	610	1120	1850	2950	3700
公称压力PN（MPa）		1.6、2.5、4.0、6.4
流量特性		近似等百分比（参见典型曲线图）、直线性、快开特性
阀板转角（度）		0°～90°
允许泄漏量等级		软密封：零泄露 硬密封：≤10--5额定流量系数
执行器型号		HL、3810R、PSQ HQ或QB型
作用形式		开关型、智能调节型、（隔爆型）
电源电压		AC220V 50Hz或AC380V 50Hz
调节型	输入信号	0～10mA、4～10mA 、1-5VDC
	输入信号	0～10mA、4～10mA 、1-5VDC
	基本误差	≤±1.5%
	回差	≤1.5%
	死区	≤0.3%
	可调节比	250:1							300:1
开关型	电源电压	AC220V/AC380V/AC110V
	反馈信号	有源触点信号、无源触点信号（可选）

允许压差(MPa)

公称通径	25	32	40	50	65	80	100	125	150	200	250	300
供气0.5MPa	5.9	5.4	4.8	4.5	4.3	3.6	2.8	2.0	1.4	1.3	1.1	0.8

电动调节球阀规格尺寸：

公称通径	尺寸(mm)
	对夹式			法兰式
	D	L	L1	D	D1	D2	L	Z-D
25	64	50	25	115	85	65	102	4-14
40	82	60	25	135	110	85	114	4-18
50	100	75	32	145	125	100	124	4-18
65	120	85	38	160	145	120	145	4-18
80	131	100	45	180	160	135	165	8-18
100	158	115	50	195	180	155	194	8-18
125	180	135	55	215	210	185	213	8-18
150	216	160	65	245	240	210	229	8-23
200	268	20O	80	280	295	265	243	12-23
